Guia de Intalação

S3300G

S3300G | Guia de Instalação do Produto

Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.

Esse guia contempla os seguintes modelos :

  • S3328G-PB 370W
  • S3352G-PB
  • S3328G-B
  • S3352G-B

Este é um produto homologado pela Anatel, o número de homologação se encontra na etiqueta do produto, para consultas utilize o link sistemas.anatel.gov.br/sch

EXPORTAR PARA PDF

Para exportar este manual para o formato de arquivo PDF, utilize o recurso de impressão que navegadores como Google Chrome®,Mozilla Firefox®e Microsoft Edge® possuem. Para acessá-lo, pressione as teclas CTRL + P ou clique aqui. Se preferir, utilize o menu do navegador, acessando a aba Imprimir, que geralmente fica no canto superior direito da tela. Na tela que será aberta, execute os passos a seguir, de acordo com o navegador:

Google Chrome®: na tela de impressão, no campo Destino, clique em Alterar, selecione a opção Salvar como PDF na seção Destinos locais e clique em Salvar. Será aberta a tela do sistema operacional solicitando que seja definido o nome e onde deverá ser salvo o arquivo.

Mozilla Firefox®: na tela de impressão, clique em Imprimir, na aba Geral, selecione a opção Imprimir para arquivo, no campo Arquivo, defina o nome e o local onde deverá ser salvo o arquivo, selecione PDF como formato de saída e clique em Imprimir.

Microsoft Edge®: na tela de impressão, clique em Imprimir, na aba Geral, selecione a opção Imprimir para arquivo, no campo Arquivo, defina o nome e o local onde deverá ser salvo o arquivo, selecione PDF como formato de saída e clique em Imprimir.

PROTEÇÃO E SEGURANÇA DE DADOS

Observar as leis locais relativas à proteção e uso de tais dados e as regulamentações que prevalecem no país. O objetivo da legislação de proteção de dados é evitar infrações nos direitos individuais de privacidade baseadas no mau uso dos dados pessoais.

Tratamento de dados pessoais

Este sistema utiliza e processa dados pessoais como senhas, registro detalhado de chamadas, endereços de rede e registro de dados de clientes, por exemplo.

Diretrizes que se aplicam aos funcionários da Intelbras

  • Os funcionários da Intelbras estão sujeitos a práticas de comércio seguro e confidencialidade de dados sob os termos dos procedimentos de trabalho da companhia.
  • É imperativo que as regras a seguir sejam observadas para assegurar que as provisões estatutárias relacionadas a serviços (sejam eles serviços internos ou administração e manutenção remotas) sejam estritamente seguidas. Isso preserva os interesses do cliente e oferece proteção pessoal adicional.

Diretrizes que controlam o tratamento de dados

  • Assegurar que apenas pessoas autorizadas tenham acesso aos dados de clientes.
  • Usar as facilidades de atribuição de senhas, sem permitir qualquer exceção. Jamais informar senhas para pessoas não autorizadas.
  • Assegurar que nenhuma pessoa não autorizada tenha como processar (armazenar, alterar, transmitir, desabilitar ou apagar) ou usar dados de clientes.
  • Evitar que pessoas não autorizadas tenham acesso aos meios de dados, por exemplo, discos de backup ou impressões de protocolos.
  • Assegurar que os meios de dados que não são mais necessários sejam completamente destruídos e que documentos não sejam armazenados ou deixados em locais geralmente acessíveis.
  • O trabalho em conjunto com o cliente gera confiança.
  • Este produto não realiza qualquer tratamento de dados pessoais

Uso indevido e invasão de hackers

As senhas de acesso permitem o alcance e a alteração de qualquer facilidade, como o acesso externo ao sistema da empresa para obtenção de dados, portanto, é de suma importância que as senhas sejam disponibilizadas apenas àqueles que tenham autorização para uso, sob o risco de uso indevido.

A Intelbras não acessa, transfere, capta, nem realiza qualquer outro tipo tratamento de dados pessoais a partir deste produto, com exceção aos dados necessários para funcionamento do próprio produto. Para mais informações, consulte o capítulo sobre métodos de segurança do equipamento.

Recomendações

Para evitar danos materiais ou ferimentos corporais, leia as seguintes recomendações de segurança antes da instalação. Note que as recomendações não cobrem todos os possíveis perigos.

  • Antes de limpar o switch, remova todos os cabos de alimentação. Não limpe o interruptor com um pano molhado ou líquido.
  • Não coloque o interruptor perto de água ou em ambiente úmido. Evite que a água ou umidade entre no chassi do switch.
  • Não coloque o switch em uma superfície instável. Pode ser severamente danificado se cair.
  • Garanta uma boa ventilação no local de instalação e mantenha as aberturas de entrada e saída de ar do switch livres de obstrução.
  • Verifique a tensão operacional obrigatória.
  • Para evitar choques elétricos, não abra o chassi enquanto o switch estiver operando ou ligado.
  • Sempre use uma pulseira ESD ao instalar o switch. Certifique-se de que a pulseira esteja em contato com a pele e seja confiável.

O Switch deve ser utilizado em ambientes com temperatura controlada e de forma indoor.

Instalação

Cuidados e Segurança

  • Guarde cuidadosamente a embalagem do seu switch, para o caso de ter de encaminhar o produto a seu revendedor local ou ao fabricante para utilizar a garantia. Embalagens diferentes da original podem causar danos ao dispositivo durante o transporte.
  • Sempre utilize os acessórios recomendados pelo fabricante. Antes da instalação, abra a embalagem e verifique se todos os componentes estão inclusos. Contate o revendedor local imediatamente caso não localize algum componente na embalagem.
  • Não tente consertar esse produto, abrindo ou removendo alguma peça, além de perder a garantia pode ser perigoso. Deixe que toda assistência seja feita por nossa rede autorizada.
  • Siga todas as instruções indicadas neste manual.

Após sua vida útil, o produto deve ser entregue a uma assistência técnica autorizada da Intelbras ou realizar diretamente a destinação final ambientalmente adequada evitando impactos ambientais e à saúde. Caso prefira, a pilha/bateria assim como demais eletrônicos da marca Intelbras sem uso, pode ser descartado em qualquer ponto de coleta da Green Eletron (gestora de resíduos eletroeletrônicos a qual somos associados). Em caso de dúvida sobre o processo de logística reversa, entre em contato conosco pelos telefones (48) 2106-0006 ou 0800 704 2767 (de segunda a sexta-feira das 08h às 20h e aos sábados das 08h às 18h) ou através do e-mail.

Garantir uma instalação robusta de switches é essencial para a estabilidade operacional em ambientes de rede. Este tópico destaca diretrizes cruciais para a preparação, inspeção e precauções de segurança durante a instalação desses dispositivos. A inspeção detalhada do conteúdo da embalagem, a atenção às precauções de segurança elétrica e a verificação do ambiente de instalação são passos fundamentais. Além disso, são fornecidas instruções precisas para a correta instalação física do switch no rack, enfatizando a importância do aterramento adequado. Ao seguir estas boas práticas, os profissionais asseguram uma implementação confiável, promovendo a eficiência operacional e a longevidade dos equipamentos em redes.

Recomendações para instalação elétrica NBR 14136

A NBR 14136, estabelecida pela ABNT, padroniza plugues e tomadas de corrente alternada em instalações elétricas de baixa tensão no Brasil. Essa norma define a configuração, requisitos de segurança, e identificação de voltagem, assegurando a compatibilidade entre dispositivos e protegendo contra choques elétricos. Seu papel fundamental é garantir a eficiência e segurança nas instalações elétricas residenciais e comerciais, promovendo padrões confiáveis e uniformes.

Aqui estão alguns pontos principais da norma:

  1. Padrão de Tomadas e Plugues: A norma estabelece um padrão para o design de tomadas e plugues, garantindo a compatibilidade entre diferentes dispositivos elétricos.
  2. Configuração: Define as características de pinos, posicionamento e demais elementos estruturais dos plugues e tomadas.

  3. Tensão e Corrente: Especifica os limites de tensão e corrente para dispositivos conectados a essas tomadas, garantindo a segurança elétrica.
  4. Proteção contra choques elétricos: Inclui requisitos para proteção contra contatos acidentais, visando a segurança dos usuários.
  5. Materiais e Acabamento: Define padrões para os materiais utilizados na fabricação de plugues e tomadas, assegurando qualidade e durabilidade.
  6. Identificação: Estabelece regras para a identificação de voltagem, facilitando o uso correto e seguro.
  7. Ensaios e Certificação: A norma prevê ensaios específicos que os plugues e tomadas devem passar para garantir conformidade com os padrões estabelecidos. Produtos que atendem a esses requisitos podem receber certificação.

É importante observar que a norma pode ser atualizada ao longo do tempo, então é sempre aconselhável verificar a versão mais recente para garantir a conformidade com as normas de segurança elétrica.

Recomendações para Aterramento

Toda e qualquer intervenção no sistema elétrico ou de aterramento deve ser realizada por profissionais tecnicamente capacitados. A Norma Brasileira NBR 5410 fornece orientações detalhadas sobre esses aspectos, sendo imprescindível a sua consulta em caso de dúvidas.

Para assegurar a adequada instalação do switch, é essencial atender aos requisitos mínimos do sistema de aterramento, conforme descrito a seguir:

Priorização dos Sistemas de Aterramento

  • Dê preferência aos sistemas TT ou IT sempre que viável.
  • Em situações operacionais e estruturais restritas, opte pelo sistema TN-S.
  • O sistema TN C deve ser considerado apenas como última alternativa, quando impossível a implementação dos sistemas anteriores.

Verificação da Impedância

  • Verifique a impedância da referência de aterramento no local de utilização com ferramental adequado, garantindo que seja inferior a 10 ohms.
  • Se a impedância exceder 10 ohms, é obrigatório realizar melhorias no sistema de aterramento antes da instalação do produto para evitar danos ou mau funcionamento.

Conexão do Cabo de Aterramento

  • O cabo de aterramento do switch deve ser fisicamente conectado à referência principal do sistema de aterramento.
  • Evite conectar o cabo de aterramento aos eletrodutos do local de instalação.

Condutividade do Cabo

  • Utilize condutores contínuos para o cabo de aterramento do switch.

Bitola Adequada

  • Não utilize cabos com bitola inferior a 10 AWG em qualquer ponto do sistema de aterramento.

Prevenção de Interferências

  • Evite posicionar o cabeamento de aterramento próximo a fontes de radiação de alta frequência, como transformadores, fontes chaveadas, lâmpadas fluorescentes ou LEDs.

Corrente no Cabo de Aterramento

  • Sob condições normais de operação, o cabo de aterramento não deve conduzir corrente.

Manutenção do Sistema de Aterramento

  • Realize manutenções periódicas no sistema de aterramento, seguindo as diretrizes estabelecidas na NBR 5410.
  • Verifique a integridade dos cabos, conexões e demais componentes, substituindo ou reparando qualquer elemento comprometido.
  • Em caso de alterações no ambiente ou no sistema elétrico, avalie a necessidade de ajustes no sistema de aterramento e realize as modificações conforme as normativas vigentes.

Equilíbrio Equipotencial

  • Certifique-se de que tanto o sistema de aterramento quanto a instalação elétrica estejam equipotencialmente equilibrados para evitar diferenças de potencial que possam comprometer a segurança e o funcionamento adequado do sistema.

Observar essas diretrizes é fundamental para garantir a segurança e o desempenho eficiente do sistema elétrico, bem como para preservar a integridade do switch. Recomendamos estrita adesão às normas técnicas e a busca de suporte profissional em caso de dúvidas durante o processo de instalação ou manutenção.

Uso de nobreaks

Os nobreaks, também conhecidos como UPS (Fonte de Energia Ininterrupta ou Uninterruptible Power Supply em inglês), são equipamentos que condicionam e regulam a tensão e a pureza da energia que chega da concessionária.

Grosso modo, eles armazenam energia em baterias quando o fornecimento é normal. E em caso de interrupção inesperada, como num apagão, entram em funcionamento muito rapidamente, utilizando essa energia acumulada para alimentar os equipamentos do Data Center por um período limitado de tempo, que pode variar de alguns minutos a alguns dias.

Os nobreaks para Data Centers são extremamente importantes, pois podem evitar que uma queda de energia atinja o coração dos equipamentos críticos, impedindo downtimes, danos físicos e garantindo que nenhuma informação contida nos servidores seja perdida.

Entre as proteções oferecidas pela maioria dos nobreaks estão:

Proteção contra subtensão

Quando ocorre uma redução na tensão fornecida pela concessionária, temos o efeito de subtensão, que também pode ocorrer quando ligamos vários equipamentos em uma mesma tomada. Uma queda de tensão pode causar diversos problemas, como por exemplo panes inesperadas ou comprometimento do funcionamento.

Como o nobreak opera? Ele conta com componentes que fazem a regulação da tensão. Se a tensão reduzir drasticamente, o nobreak entra em modo bateria.

Proteção contra sobrecarga

A sobrecarga ocorre quando a carga ligada no nobreak é maior do que a oferecida por ele. A sobrecarga pode ocasionar aquecimento excessivo dos componentes do nobreak, como circuitos e transformadores, por exemplo.

Como o nobreak opera? Por meio de sensores que monitoram a carga conectada e avisam por meio de sinais sonoros quando há excesso de carga. Para resolver a sobrecarga é só desligar um ou mais equipamentos.

Proteção contra curto circuito

Ocorre quando há uma passagem elevada de corrente elétrica em um circuito.

Como o nobreak opera? Ele conta com componentes de proteção, evitando que os equipamentos ligados ao nobreak sejam queimados.

Proteção contra sobreaquecimento no inversor

Ocorre quando a carga ligada no nobreak é maior do que é oferecido pelo dispositivo.

Como o nobreak opera? Quando ocorre sobrecarga, é acionado o modo bateria.

Proteção contra sobretensão

Quando ocorre uma elevação na tensão fornecida pela concessionária, temos o efeito de sobretensão.

Como o nobreak opera? Ele conta com componentes que fazem a regulação da tensão. Se a tensão aumentar drasticamente, o nobreak entra em modo bateria.

Proteção contra descarga total/sobrecarga da bateria

Elas podem descarregar de duas formas: carga alta e descarga rápida ou carga baixa e descarga lenta.

Como o nobreak opera? Ele conta com uma proteção de nível, que mantém as baterias do nobreak com uma carga mínima, evitando que ocorra a descarga total.

Consulte as especificações do nobreak escolhido em sua instalação para certificar das proteções oferecidas.

CLIMATIZAÇÃO

Em Data Centers, manter condições ideais de temperatura e umidade é imperativo. Entre os benefícios destacam-se o controle efetivo da temperatura para evitar superaquecimento, a prevenção de problemas de umidade e a garantia da qualidade do ar. Por outro lado, a negligência na climatização pode resultar em prejuízos que comprometem a eficiência, inviabilizam sistemas e reduzem a vida útil dos equipamentos. A escolha cuidadosa de sistemas de refrigeração, como o de precisão, torna-se crucial para otimizar operações, garantir eficiência e contribuir para práticas sustentáveis.

Benefícios de uma boa climatização e refrigeração em Data Center

A temperatura ideal para um Data Center gira em torno de 18ºC e 25ºC graus, com umidade entre 45% e 55%. Essa condição deve ser mantida durante todo o tempo, em todos os dias do ano. São muitos os benefícios de uma climatização e refrigeração eficientes em um Data Center, mas podemos listar os três principais:

  • Controle de temperatura: evitando o superaquecimento dos equipamentos, contribuindo para sua melhor eficiência;
  • Controle de umidade: a umidade alta faz com que a água condense dentro dos servidores e a umidade baixa pode causar uma carga eletrostática;
  • Controle da qualidade do ar: o sistema de filtragem da climatização evita o surgimento de poeira e outras partículas sólidas. Essas partículas prejudicam o funcionamento do Data Center e, às vezes, inviabilizam seu desempenho.
  • Gás corrosivo:O valor médio é o limite de controle típico para gases corrosivos no ambiente do Datacenter, geralmente não sendo recomendado ultrapassar esse requisito. O valor máximo é o limite ou valor de pico, e o tempo para atingir o valor limite não deve exceder 30 minutos por dia.
  • Limites para partículas de poeira: o diâmetro das partículas (≥ 0,5 μm) deve ser inferior a 17.600.000 partículas/m³. Salas de computadores devem evitar a produção de partículas de whisker de zinco. Além disso, é essencial que a sala de computadores esteja livre de poeira explosiva, condutiva, magnética e corrosiva.
Gás corrosivo Valor médio (mg/m³) Valor máximo (mg/m³)
SO2 0.3 1.0
H2S 0.1 0.5
Cl2 0.1 0.3
HCI 0.1 0.5
HF 0.01 0.03
NH3 1.0 3.0
O3 0.05 0.1
NOx 0.5 1.0

Prejuízos de uma má climatização e refrigeração em Data Center

O Data Center é composto por materiais que geram muito calor. Por isso, é fundamental que haja um sistema eficiente de climatização. Sem métodos de controle de clima eficaz, as altas temperaturas podem causar diversos prejuízos aos seus dados, visto que:

  • Comprometem a eficiência do Data Center;
  • Inviabilizam o funcionamento de alguns sistemas;
  • Diminuem a vida útil dos equipamentos.

Especificações do produto

A fim de atender às necessidades de diferentes clientes, os switches da série S3300G fornecem uma variedade de formas de produtos, conforme mostrado na tabela abaixo.

Formas de produto do dispositivo

Série de produtos Modelo do produto Interfaces e descrição suportadas
Serie3300G S3328G-B O S3328G-B possui 24 portas Gigabit Ethernet e 4 portas SFP+.
Serie3300G S3328G-PB 370W O S3328G-PB 370W possui 24 portas Gigabit Ethernet PoE com potência total de 370W e 4 portas SFP+, além de 4 portas combo SFP .
Serie3300G S3352G-B O S3352G-B possui 48 portas Gigabit Ethernet e 4 portas SFP+ .
Serie3300G S3352G-PB O S3352G-PB possui 48 portas Gigabit Ethernet PoE com potência total de 370W e 4 portas SFP+.

Figura 1 - S3328G-B Ficha Técnica - S3328G-B

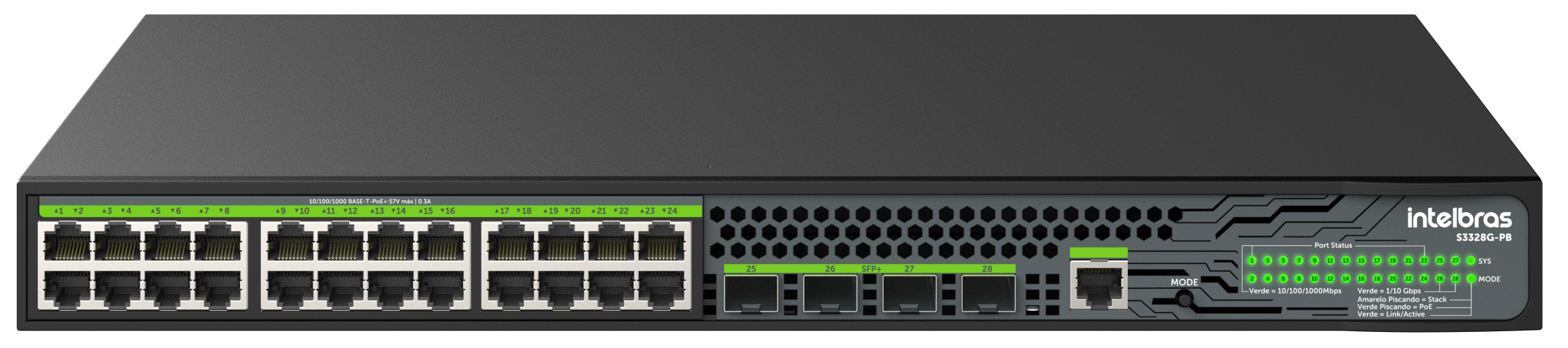

Figura 2 - S3328G-PB 370W Ficha Técnica - S3328G-PB 370W

Figura 3 - S3352G-B Ficha Técnica - S3352G-B

Figura 4 - S3352G-PB Ficha Técnica - S3352G-PB

*Para obter mais informações sobre as especificações, por favor, consulte os links das fichas técnicas.

Montando o Switch em uma Prateleira

  1. Verifique se a prateleira está firmemente fixada e estável.
  2. Use parafusos para fixar os suportes de montagem em ambos os lados do chassi.

Figura 1 - Fixando suportes de montagem

  1. Coloque o switch na prateleira até que os suportes de montagem estejam alinhados com os postes frontais do rack e os orifícios ovais nos suportes estejam alinhados com os furos de montagem no rack das Postagens frontais.
  2. Use parafusos para fixar os suportes de montagem nos postes frontais do rack.

Figura 2 - Montando o switch no rack

OBSERVAÇÃO:

Os suportes de montagem não são projetados para suportar o peso do switch. Uma prateleira de rack é necessária no rack para suportar o peso do switch.

Montando o Switch sobre a Bancada de Trabalho

  1. Certifique-se de que a bancada de trabalho esteja limpa, resistente e estável.
  2. Coloque o interruptor de cabeça para baixo e limpe as quatro áreas rebaixadas na parte inferior do chassi com um pano macio e seco.
  3. Remova os quatro pés de borracha da fita adesiva fornecida com o switch e fixe-os nas áreas embutidas.
  1. Coloque o switch com a parte superior para baixo sobre a bancada.

Conectando os Cabos

Conectando o Cabo de Aterramento

CUIDADO:

A instalação correta do cabo de aterramento é crucial para a proteção contra raios e a proteção EMI.

Para conectar o cabo de aterramento:

  1. Use uma chave de fenda Phillips para remover o parafuso de aterramento do furo de aterramento no painel traseiro do chassi. Use o parafuso de aterramento para fixar o terminal de anel do cabo de aterramento no furo de aterramento. Aperte o parafuso de aterramento no furo de aterramento.
  2. Use um alicate de bico fino para fazer um laço na outra extremidade do cabo.
  3. Remova a porca sextavada de um poste de aterramento na faixa. Anexe o laço ao poste de aterramento e aperte a porca sextavada.

Figura 3 - Conectando o cabo de aterramento

Número Item
(1) Parafuso de Aterramento
(2) Terminal de Anel
(3) Sinal de Aterramento
(4) Furo de Aterramento
(5) Cabo de Aterramento

Conectando o cabo de alimentação

  1. Verifique se o switch está firmemente fixado.
  2. Conecte uma extremidade do cabo de alimentação CA à tomada de alimentação CA do switch.
  3. Conecte a outra extremidade do cabo de alimentação CA a uma fonte de alimentação CA.

Figura 4 - Conectando o cabo de alimentação

Acessando pela primeira vez o dispositivo


Conecte os cabos de configuração

OBS: No primeiro acesso, não é obrigatório acessar o switch via telnet.

Para configurar o switch via PC instale o Putty, e siga as seguintes etapas:

Passo 1: Conectar um cabo de rede entre o PC e o Switch e executar o Telnet para o IP configurado no Switch.

Figura 7 - Executar o Telnet

Passo 2: Acesso Telnet efetuado com sucesso.

Figura 6 - Acesso Telnet

O nome de usuário padrão é admin e a senha é admin.

*Para configurar os acessos seguros (SSH e HTTPS) acessar o Manual do Usuário.

Gerenciamento do dispositivo através da interface da linha de comandos


Para acessar o switch através da interface de linha de comandos usando o protocolo Telnet, conecte um cabo de rede entre a placa de rede do seu computador e uma das portas do switch, defina o endereço IP do seu computador na mesma sub-rede do switch (192.168.0.1/24) e pelo prompt de comando (Windows®) ou shell (Unix/Linux), digite Telnet 192.168.0.1. Caso a conexão seja bem-sucedida, uma tela solicitando login e senha será exibida. Preencha ambos os campos com a palavra admin


Gerenciamento do dispositivo através do navegador web

Para acessar a interface de gerenciamento web do switch, configure o computador com um Endereço IP e uma Máscara de Sub-Rede na mesma rede que o switch.

  • IP do switch padrão de fábrica: 192.168.0.1
  • Máscara de Sub-Rede: 255.255.255.0
  • Gateway-padrão: 192.168.0.1

Se o switch estiver conectado a um servidor DHCP, ele adquirirá um endereço IP fornecido por esse servidor. Caso contrário, se não estiver conectado a um servidor DHCP, o switch assumirá o endereço IP padrão 192.168.0.1.

Abra o navegador e digite o endereço IP 192.168.0.1 na barra de endereços.

Ao acessar o endereço IP na barra de endereços do navegador, uma janela será aberta para autenticação. Digite o nome de usuário e senha para autenticação. O padrão de fábrica para usuário e senha é admin.

O nome de usuário padrão é admin e A senha é admin.

Figura 8 - Acessando a Interface Gráfica do Usuário do Switch

IRF

Você pode usar a tecnologia para conectar e virtualizar os switches em um grande dispositivo virtual chamado um "(Intelligent Resilient Framework" cria uma grande malha IRF a partir de vários dispositivos para fornecer disponibilidade e escalabilidade de classe de data center.

Os modelos S3328G-B, S3328G-PB 370W, S3352G-B, S3352G-PB são compatíveis para empilhamento entre si. Embora os modelos S3328G-B e S3352G-B não possuam suporte para PoE, é importante destacar que um menu PoE específico é disponibilizado devido ao empilhamento. Quando os switches estão empilhados e acessados através do menu PoE, eles serão tratados como slots. Para os switches que não possuem suporte PoE, será exibida a mensagem "This slot does not support PoE".

O modelo S3352G-PB é compatíveil para empilhamento entre si. Quando os switches estão empilhados e acessados através do menu PoE, eles serão tratados como slots. Para os switches que não possuem suporte PoE, será exibida a mensagem "This slot does not support PoE".

Grupo Modelo
Grupo 1 S3328G-PB 370W - S3328G-B - S3352G-PB - S3352G-B S3352G-PB

Configuração de malha IRF

Para definir acima uma malha IRF:

Passos e Descrições para Configuração da malha IRF
Passo Descrição
1. Planejar a Configuração da malha IRF Planeje o esquema de configuração da malha IRF com base nas condições da rede do usuário e dos dispositivos, incluindo:
  • Planejamento do tamanho da malha IRF e do local de instalação
  • Identificação do switch mestre e planejamento dos IDs dos membros do IRF
  • Planejamento da topologia do IRF e das conexões
  • Identificação das portas físicas do IRF nos switches membros
  • Planejamento do esquema de cabeamento
    		•
    2. Instalar os Switches Membros do IRF Consulte "Instalando o switch em um rack de 19 polegadas", "Montando o switch em uma bancada de trabalho" ou "Montando o switch em uma parede".
    3. Conectar os Cabos de Aterramento e Energia Consulte "Aterramento do switch" e "Conexão do cabo de energia".
    4. Ligar os Switches Não aplicável
    5. Configurar o IRF Básico Consulte o guia de configuração do IRF ou o guia de configuração de tecnologias virtuais para as configurações necessárias para a série de switches, dependendo da versão do software.
    6. Conectar as Portas Físicas do IRF Conecte as portas físicas do IRF nos switches membros. Todos os switches, exceto o switch mestre, serão reiniciados automaticamente, e o IRF Tecido será estabelecido.

    Planejamento de Configuração

    Esta seção descreve os aspectos que uma configuração planejada do IRF deve abordar.

    Tamanho do IRF e Local de Instalação

    Escolha os modelos de switches e identifique o número necessário de membros do IRF, dependendo da densidade de usuários e dos requisitos de largura de banda upstream. A capacidade de comutação de uma malha IRF é igual à capacidade total de comutação de todos os switches membros.

    Planeje a localização com base na solução de rede, como segue:

    • Coloque todos os membros do IRF em uma prateleira para acesso de alta densidade centralizado.
    • Distribua os membros do IRF em prateleiras diferentes para implementar uma solução de acesso em Topo de Rack (TdR) para o centro de dados.

    OBSERVAÇÃO: Para determinar o número máximo de dispositivos membros do IRF suportados pelo switch, consulte as notas de versão fornecidas com o switch.

    Identificando o switch mestre e planejando os IDs dos membros do IRF

    Determine qual switch você deseja usar como o mestre para gerenciar todos os membros do IRF. Uma malha IRF possui apenas um switch mestre. Você configura e gerencia todos os switches membros na malha IRF na CLI do switch mestre. Os switches membros do IRF elegem automaticamente um mestre. Você pode influenciar o resultado da eleição atribuindo uma alta prioridade de membro ao switch desejado como mestre. Para obter mais informações sobre a eleição do mestre, consulte o guia de configuração do IRF ou o guia de configuração de tecnologias virtuais para a série de switches, dependendo da versão do software.

    Prepare um esquema de atribuição de IDs de membros do IRF. Um IRF Tecido utiliza IDs de membros para identificar e gerenciar exclusivamente seus membros, e você deve atribuir a cada switch membro do IRF um ID de membro exclusivo.

    Planejamento de Topologia e Conexões do IRF

    Você pode criar um IRF Tecido em topologia de margarida em corrente ou em topologia de anel mais confiável. Em uma topologia de anel, a falha de um link IRF não causa a divisão da estrutura do IRF, como na topologia em cadeia. Em vez disso, o IRF Tecido muda para uma topologia em margarida em corrente sem interromper os serviços de rede.

    Você conecta os switches membros do IRF por meio das portas IRF, que são as interfaces lógicas para as conexões entre os membros do IRF. Cada switch membro do IRF possui duas portas IRF: Porta IRF 1 e Porta IRF 2. Para usar uma porta IRF, você deve vinculá-la a pelo menos uma porta física.

    Ao conectar dois switches membros IRF vizinhos, você deve conectar as portas físicas da Porta IRF 1 de um switch às portas físicas da Porta IRF 2 do outro switch. Consulte a para ver as portas físicas do IRF disponíveis. Você pode vincular várias portas físicas do IRF a uma porta IRF para aumentar a largura de banda e a disponibilidade.

    As Figuras mostram as topologias de uma malha IRF composta por três switches. As conexões das portas IRF nas duas figuras são apenas ilustrativas, e existem mais métodos de conexão disponíveis.

    Figura 4-2 Topologia de cadeia em anel IRF

    Figura 9 IRF em topologia de anel

    Identificando Portas Físicas IRF nos Switches Membros

    Identifique as portas físicas IRF nos switches membros de acordo com sua topologia e esquema de conexão.

    Portas Físicas IRF e Restrições de Uso

    Switch Portas Físicas IRF Restrições de Uso
    S3328G-PB 370W
  • Portas SFP+ localizadas no painel frontal
  • Portas Ethernet 10/100/1000BASE-T com detecção automática ativada no painel frontal
    		•
  • Todas as portas físicas devem ser vinculadas a uma interface lógica IRF com os mesmos dados avaliados.
  • Uma porta SFP+ pode ser usada como uma porta física IRF apenas quando opera a 10 Gbps.
    		•
    S3328G-B S3352G-B S3352G-PB S3352G-PB
  • Portas SFP+ localizadas no painel frontal
  • Portas Ethernet 10/100/1000BASE-T com detecção automática ativada no painel frontal
    		•
  • Todas as portas físicas devem ser vinculadas a uma interface lógica IRF com os mesmos dados avaliados.
  • Uma porta SFP+ pode ser usada como uma porta física IRF apenas quando opera a 10 Gbps.
  • Uma detecção automática 10/100/1000BASE-T A porta Ethernet pode ser usada como IRF físico porta apenas quando isto opera no 1 Gbps.
    		•

    Planejamento do Esquema de Cabos

    Use os seguintes cabos para conectar as portas físicas IRF nos switches:

    • Portas Ethernet 10/100/1000BASE-T com detecção automática ativada - Cabos de par trançado categoria 5 ou superior.
    • Portas Ethernet 1000/100BASE-T com detecção automática e portas Ethernet 2,5G/1000/100BASE-T com detecção automática - Cabos de par trançado categoria 5e ou superior.
    • Portas SFP - Módulos transceptores de fibra SFP GE e fibras ópticas ou cabos SFP GE.
    • Portas SFP+ - Módulo transceptor de fibra SFP+ e fibra óptica ou cabo SFP+. Para modelos e cabos de transceptor disponíveis, consulte as portas nos switches S3300G.

    Conectando os switches membros IRF em um rack

    Conecte os switches membros IRF (quatro switches neste exemplo) em um rack, conforme mostrado na Figura 10. Os switches na topologia em anel (consulte a Figura 4-5) estão na mesma ordem que estão conectados no rack.

    Conectando os switches em um rack

    Topologia da rede IRF

    Conectando os switches membros IRF em uma solução ToR (Top of Rack)

    Você pode instalar os switches membros IRF em racks diferentes, lado a lado, para implementar uma solução Top of Rack (ToR).

    Cabeamento ToR

    Se o IRF membro comuta são distante ausente de um outro, usar SFP/SFP+ transceptor módulos e fibras ópticas. Se todos os switches membros da IRF estiverem em uma sala de equipamentos, use cabos de par trançado ou SFP/SFP+ cabos. As subseções a seguir descrevem vários esquemas de conexão IRF recomendados pela INTELBRAS usando SFP+ cabos e SFP+ transceptor módulos e fibras. Todos esses esquemas usar a anel topologia.

    Configurações basicas IRF

    Depois de instalar os switches membros do IRF, ligue os switches e faça login em cada membro do IRF (ver o fundamentos configuração guia para o trocar Series) para configurar deles membro identificações, membro prioridades, e IRF porta ligações. Seguir esses diretrizes quando você configurar o comuta:

    • Vincular físico portos para IRF porta 1 sobre um e para IRF porta 2 sobre o outro. Você realizar ligação de porta IRF antes ou depois de conectar portas físicas IRF, dependendo do Programas liberar.
    • Execute o display irf topology , comando para verificar o básico IRF configurações.
    • Atribuir o mestre mais alto membro prioridade que qualquer outro .

    Conectando os Switches Membros do IRF

    Conecte os switches membros do IRF conforme planejado. Use uma alça de pulso ESD ao conectar cabos ou módulos transceptores e fibras.

    Verificando a Configuração do IRF Tecido

    Para verificar a funcionalidade básica do IRF Tecido após a configuração inicial e a conexão das portas IRF:

    • Conecte-se ao IRF Tecido através da porta de console de qualquer switch membro.
    • Crie uma interface de Camada 3, atribua um endereço IP a ela e verifique a conectividade entre a estrutura IRF e a estação de gerenciamento de rede remota.
    • Use Telnet ou SNMP para acessar a malha IRF da estação de gerenciamento de rede. (Consulte o Guia de Configuração Básica da série de switches para mais informações.)
    • Verifique se você pode gerenciar todos os membros do switch como se fossem um único nó.
    • Use os comandos listados na Tabela para mostrar informações de configuração e status em execução do IRF Tecido.

    Exibição e Manutenção de Configuração e Status da malha IRF

    Tarefa Comando
    Mostrar Informações da malha IRF display irf
    Mostrar Configurações Básicas do IRF para Cada Dispositivo Membro display irf configuration
    Mostrar informação da malha IRF. display irf topology

    Instruções de desmontagem dos produtos

    Modelo S3328G-PB 370W

    Objetivo:Este documento destina-se a ser utilizado por empresas de reciclagem ou instalações de tratamento em fim de vida útil. Fornece as instruções básicas para a desmontagem de produtos Intelbras para remover componentes e materiais que requerem tratamento seletivo, conforme definido pela diretiva da EU 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

    Itens que requerem tratamento seletivo

    Os artigos abaixo indicados são classificados como necessitando de tratamento seletivo.

    Indicar a quantidade de artigos contidos no produto que requerem tratamento seletivo na coluna da direita, conforme aplicável.

    Descrição do artigo Notas Quantidade de artigos incluídos no produto
    Placas de circuitos impressos (PCB) ou conjuntos de circuitos impressos (PCA) Com uma superfície superior a 10 cm2 4
    Baterias Todos os tipos, incluindo pilhas alcalinas normais e pilhas de lítio tipo moeda ou botão 0
    Componentes contendo mercúrio Por exemplo, mercúrio em lâmpadas, retroiluminação de ecrãs, lâmpadas de scanners, interruptores, pilhas 0
    Ecrãs de cristais líquidos (LCD) com uma superfície superior a 100 cm2 Inclui ecrãs com iluminação de fundo com lâmpadas de descarga de gás 0
    Tubos de raios catódicos (CRT) N/A 0
    Condensadores / condensadores (contendo PCB/PCT) N/A 0
    Condensadores / condensadores electrolíticos com mais de 2,5 cm de diâmetro ou altura N/A 0
    Cabos e cordões eléctricos externos N/A 1
    Lâmpadas de descarga de gás N/A 0
    Plásticos contendo retardadores de chama bromados com peso > 25 gramas (não incluindo PCB ou PCA já enumerados num ponto separado acima) N/A 0
    Componentes e peças que contêm toner e tinta, incluindo líquidos, semi-líquidos (gel/pasta) e toner Inclui os cartuchos, as cabeças de impressão, os tubos, as câmaras de ventilação e as estações de serviço. 0
    Componentes e resíduos com amianto N/A 0
    Componentes, peças e materiais que contenham fibras cerâmicas refractárias N/A 0
    Componentes, peças e materiais que contenham substâncias radioactivas N/A 0
    Ferramentas necessárias

    Enumerar o tipo e a dimensão das ferramentas que seriam normalmente utilizadas para desmontar o produto até um ponto em que os componentes e materiais que requerem tratamento seletivo possam ser removidos.

    Descrição da ferramenta Tamanho da ferramenta (se aplicável)
    Chave de fendas 2#
    Chave de fendas 1
    Processo de desmontagem do produto

    Enumerar os passos básicos que devem ser normalmente seguidos para remover componentes e materiais que requerem tratamento seletivo:

    1. Retirar a película 3.
    2. Desaperte os parafusos da tampa superior 4 e, em seguida, retire a tampa superior 4.
    3. Desapertar os parafusos da placa de circuito impresso 5 e, em seguida, retirar a placa de circuito impresso 5.
    4. Desapertar os parafusos da alimentação 6 e, em seguida, retirar a alimentação 6.
    5. Desapertar os parafusos da placa de circuito impresso 7 e, em seguida, retirar a placa de circuito impresso 7.
    6. Desaperte os parafusos da ventoinha 8 e, em seguida, retire a ventoinha 8 da tampa superior 11.
    7. Retirar o isolante 9 10 da tampa inferior 9.

    Se o processo de desmontagem for complexo, inserir uma ilustração gráfica abaixo para identificar os elementos contidos no produto que requerem tratamento seletivo (com descrições e setas que identifiquem as localizações).

    Figura 1

    Figura 2

    Figura 3

    Figura 4

    Modelo S3328G-B

    Itens que requerem tratamento seletivo

    Os artigos abaixo indicados são classificados como necessitando de tratamento seletivo.

    Indicar a quantidade de artigos contidos no produto que requerem tratamento seletivo na coluna da direita, conforme aplicável.

    Descrição do artigo Notas Quantidade de artigos incluídos no produto
    Placas de circuitos impressos (PCB) ou conjuntos de circuitos impressos (PCA) Com uma superfície superior a 10 cm2 1
    Baterias Todos os tipos, incluindo pilhas alcalinas normais e pilhas de lítio tipo moeda ou botão 0
    Componentes contendo mercúrio Por exemplo, mercúrio em lâmpadas, retroiluminação de ecrãs, lâmpadas de scanners, interruptores, pilhas 0
    Ecrãs de cristais líquidos (LCD) com uma superfície superior a 100 cm2 Inclui ecrãs com iluminação de fundo com lâmpadas de descarga de gás 0
    Tubos de raios catódicos (CRT) N/A 0
    Condensadores / condensadores (contendo PCB/PCT) N/A 0
    Condensadores / condensadores electrolíticos com mais de 2,5 cm de diâmetro ou altura N/A 0
    Cabos e cordões eléctricos externos N/A 0
    Lâmpadas de descarga de gás N/A 0
    Plásticos contendo retardadores de chama bromados com peso > 25 gramas (não incluindo PCB ou PCA já enumerados num ponto separado acima) N/A 0
    Componentes e peças que contêm toner e tinta, incluindo líquidos, semi-líquidos (gel/pasta) e toner Inclui os cartuchos, as cabeças de impressão, os tubos, as câmaras de ventilação e as estações de serviço. 0
    Componentes e resíduos com amianto N/A 0
    Componentes, peças e materiais que contenham fibras cerâmicas refractárias N/A 0
    Componentes, peças e materiais que contenham substâncias radioactivas N/A 0
    Ferramentas necessárias

    Enumerar o tipo e a dimensão das ferramentas que seriam normalmente utilizadas para desmontar o produto até um ponto em que os componentes e materiais que requerem tratamento seletivo possam ser removidos.

    Descrição da ferramenta Tamanho da ferramenta (se aplicável)
    Chave de fendas 2#
    Processo de desmontagem do produto

    Enumerar os passos básicos que devem ser normalmente seguidos para remover componentes e materiais que requerem tratamento seletivo:

    Se o processo de desmontagem for complexo, inserir uma ilustração gráfica abaixo para identificar os elementos contidos no produto que requerem tratamento seletivo (com descrições e setas que identifiquem as localizações).

    Figura 1

    Figura 2

    Figura 3

    Modelo S3352G-B

    Itens que requerem tratamento seletivo

    Os artigos abaixo indicados são classificados como necessitando de tratamento seletivo.

    Indicar a quantidade de artigos contidos no produto que requerem tratamento seletivo na coluna da direita, conforme aplicável.

    Descrição do artigo Notas Quantidade de artigos incluídos no produto
    Placas de circuitos impressos (PCB) ou conjuntos de circuitos impressos (PCA) Com uma superfície superior a 10 cm2 1
    Baterias Todos os tipos, incluindo pilhas alcalinas normais e pilhas de lítio tipo moeda ou botão 0
    Componentes contendo mercúrio Por exemplo, mercúrio em lâmpadas, retroiluminação de ecrãs, lâmpadas de scanners, interruptores, pilhas 0
    Ecrãs de cristais líquidos (LCD) com uma superfície superior a 100 cm2 Inclui ecrãs com iluminação de fundo com lâmpadas de descarga de gás 0
    Tubos de raios catódicos (CRT) N/A 0
    Condensadores / condensadores (contendo PCB/PCT) N/A 0
    Condensadores / condensadores electrolíticos com mais de 2,5 cm de diâmetro ou altura N/A 0
    Cabos e cordões eléctricos externos N/A 0
    Lâmpadas de descarga de gás N/A 0
    Plásticos contendo retardadores de chama bromados com peso > 25 gramas (não incluindo PCB ou PCA já enumerados num ponto separado acima) N/A 0
    Componentes e peças que contêm toner e tinta, incluindo líquidos, semi-líquidos (gel/pasta) e toner Inclui os cartuchos, as cabeças de impressão, os tubos, as câmaras de ventilação e as estações de serviço. 0
    Componentes e resíduos com amianto N/A 0
    Componentes, peças e materiais que contenham fibras cerâmicas refractárias N/A 0
    Componentes, peças e materiais que contenham substâncias radioactivas N/A 0
    Ferramentas necessárias

    Enumerar o tipo e a dimensão das ferramentas que seriam normalmente utilizadas para desmontar o produto até um ponto em que os componentes e materiais que requerem tratamento seletivo possam ser removidos.

    Descrição da ferramenta Tamanho da ferramenta (se aplicável)
    Chave de fendas 2#
    Processo de desmontagem do produto

    Enumerar os passos básicos que devem ser normalmente seguidos para remover componentes e materiais que requerem tratamento seletivo:

    Se o processo de desmontagem for complexo, inserir uma ilustração gráfica abaixo para identificar os elementos contidos no produto que requerem tratamento seletivo (com descrições e setas que identifiquem as localizações).

    Figura 1

    Figura 2

    Figura 3

    Modelo S3352G-PB

    Itens que requerem tratamento seletivo

    Os artigos abaixo indicados são classificados como necessitando de tratamento seletivo.

    Indicar a quantidade de artigos contidos no produto que requerem tratamento seletivo na coluna da direita, conforme aplicável.

    Descrição do artigo Notas Quantidade de artigos incluídos no produto
    Placas de circuitos impressos (PCB) ou conjuntos de circuitos impressos (PCA) Com uma superfície superior a 10 cm2 1
    Baterias Todos os tipos, incluindo pilhas alcalinas normais e pilhas de lítio tipo moeda ou botão 0
    Componentes contendo mercúrio Por exemplo, mercúrio em lâmpadas, retroiluminação de ecrãs, lâmpadas de scanners, interruptores, pilhas 0
    Ecrãs de cristais líquidos (LCD) com uma superfície superior a 100 cm2 Inclui ecrãs com iluminação de fundo com lâmpadas de descarga de gás 0
    Tubos de raios catódicos (CRT) N/A 0
    Condensadores / condensadores (contendo PCB/PCT) N/A 0
    Condensadores / condensadores electrolíticos com mais de 2,5 cm de diâmetro ou altura N/A 0
    Cabos e cordões eléctricos externos N/A 0
    Lâmpadas de descarga de gás N/A 0
    Plásticos contendo retardadores de chama bromados com peso > 25 gramas (não incluindo PCB ou PCA já enumerados num ponto separado acima) N/A 0
    Componentes e peças que contêm toner e tinta, incluindo líquidos, semi-líquidos (gel/pasta) e toner Inclui os cartuchos, as cabeças de impressão, os tubos, as câmaras de ventilação e as estações de serviço. 0
    Componentes e resíduos com amianto N/A 0
    Componentes, peças e materiais que contenham fibras cerâmicas refractárias N/A 0
    Componentes, peças e materiais que contenham substâncias radioactivas N/A 0
    Ferramentas necessárias

    Enumerar o tipo e a dimensão das ferramentas que seriam normalmente utilizadas para desmontar o produto até um ponto em que os componentes e materiais que requerem tratamento seletivo possam ser removidos.

    Descrição da ferramenta Tamanho da ferramenta (se aplicável)
    Chave de fendas 2#
    Processo de desmontagem do produto
    1. Retirar a película 3.
    2. Desaperte os parafusos da tampa superior 4 e, em seguida, retire a tampa superior 4.
    3. Desapertar os parafusos da placa de circuito impresso 5 e, em seguida, retirar a placa de circuito impresso 5.
    4. Desapertar os parafusos da alimentação 6 e, em seguida, retirar a alimentação 6.
    5. Desapertar os parafusos da placa de circuito impresso 7 e, em seguida, retirar a placa de circuito impresso 7.
    6. Desaperte os parafusos da ventoinha 8 e, em seguida, retire a ventoinha 8 da tampa superior 11.
    7. Retirar o isolante 9 10 da tampa inferior 9.

    Enumerar os passos básicos que devem ser normalmente seguidos para remover componentes e materiais que requerem tratamento seletivo:

    Se o processo de desmontagem for complexo, inserir uma ilustração gráfica abaixo para identificar os elementos contidos no produto que requerem tratamento seletivo (com descrições e setas que identifiquem as localizações).

    Figura 1

    Figura 2

    Figura 3

    Manutenção e Solução de Problemas

    Falha na Fonte de Alimentação

    Para identificar uma falha na fonte de alimentação em um switch com fontes de alimentação, examine o LED de status do sistema (SYS) no switch.

    Sintoma: O LED de status do sistema no switch está desligado.

    Solução: Para resolver o problema:

    1. Verifique se a tomada de energia no switch está em boas condições.
    2. Verifique se o cabo de energia está conectado corretamente.
    3. Verifique se a fonte de alimentação está operando corretamente.
    4. Verifique se a temperatura de operação do switch está dentro da faixa aceitável e que a fonte de alimentação possui boa ventilação. O superaquecimento pode fazer com que a fonte de alimentação pare de funcionar e entre em modo de proteção.
    5. Se o problema persistir, entre em contato com o Suporte Intelbras.

    Falha na Bandeja do Ventilador

    Sintoma: O LED de status do sistema no switch indica uma falha na bandeja do ventilador.

    Solução: Quando ocorre um problema na bandeja do ventilador, entre em contato com o Suporte Intelbras.

    Problemas no Terminal de Configuração

    Nenhum Display no Terminal de Configuração

    Sintoma: O terminal de configuração não exibe nada quando o switch está ligado.

    Solução: Para resolver o problema:

    1. Verifique se o sistema de energia está operando corretamente.
    2. Verifique se o switch está operando corretamente.
    3. Verifique se o cabo de console foi conectado corretamente.
    4. Verifique se as seguintes configurações estão definidas para o terminal:
      • Taxa de transmissão (Baud rate) — 9600.
      • Bits de dados (Data bits) — 8.
      • Paridade (Parity) — Nenhum.
      • Bits de parada (Stop bits) — 1.
      • Controle de fluxo (Flow control) — Nenhum.
    5. Verifique se o cabo de console não está com vício.
    6. Se o problema persistir, entre em contato com o Suporte Intelbras.

    Exibição Confusa no Terminal de Configuração

    Sintoma: O terminal de configuração exibe texto confuso.

    Solução: Para resolver o problema:

    1. Verifique se as seguintes configurações estão definidas para o terminal:
      • Taxa de transmissão (Baud rate) — 9600.
      • Bits de dados (Data bits) — 8.
      • Paridade (Parity) — Nenhum.
      • Bits de parada (Stop bits) — 1.
      • Controle de fluxo (Flow control) — Nenhum.

    Termo de garantia

    Para a sua comodidade, preencha os dados abaixo, pois, somente com a apresentação deste em conjunto com a nota fiscal de compra do produto, você poderá utilizar os benefícios que lhe são assegurados.

    Nome do cliente:

    Assinatura do cliente:

    Nº da nota fiscal:

    Data da compra:

    Modelo:

    Nº de série:

    Revendedor:

    1. Todas as partes, peças e componentes do produto são garantidos contra eventuais vícios de fabricação, que porventura venham a apresentar, pelo prazo de 3 (três) anos – sendo 3 (três) meses de garantia legal e 33 (trinta e três) meses de garantia contratual, contado a partir da data da compra do produto pelo Senhor Consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo o território nacional. Esta garantia contratual compreende a troca gratuita de partes, peças e componentes que apresentarem vício de fabricação, incluindo as despesas com a mão de obra utilizada nesse reparo. Caso não seja constatado vício de fabricação, e sim vício(s) proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.

    2. A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou Guia de Instalação. Caso seu produto necessite a instalação e configuração por um técnico capacitado, procure um profissional idôneo e especializado, sendo que os custos desses serviços não estão inclusos no valor do produto.

    3. Constatado o vício, o Senhor Consumidor deverá imediatamente comunicar-se com o Serviço Autorizado mais próximo que conste na relação oferecida pelo fa- bricante – somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia aqui previsto. Se isso não for respeitado, esta garantia perderá sua validade, pois estará caracterizada a violação do produto.

    4. Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, de- verá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as des- pesas decorrentes, como as de transporte e segurança de ida e volta do produto,ficam sob a responsabilidade do Senhor Consumidor.

    5. A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipó- teses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o manual do usuário ou decorrentes do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletro- magnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.

    6. Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do produto, que o Consumidor faça uma cópia de segurança regularmente dos dados que constam no produto.

    7. A Intelbras não se responsabiliza pela instalação deste produto, e também por eventuais tentativas de fraudes e/ou sabotagens em seus produtos. Mantenha as atualizações do software e aplicativos utilizados em dia, se for o caso, assim como as proteções de rede necessárias para proteção contra invasões (hackers). O equipa- mento é garantido contra vícios dentro das suas condições normais de uso, sendo importante que se tenha ciência de que, por ser um equipamento eletrônico, não está livre de fraudes e burlas que possam interferir no seu correto funcionamento.

    8. Após sua vida útil, o produto deve ser entregue a uma assistência técnica autorizada da Intelbras ou realizar diretamente a destinação final ambientalmente adequada evitando impactos ambientais e a saúde. Caso prefira, a pilha/bateria assim como demais eletrônicos da marca Intelbras sem uso, pode ser descartado em qualquer ponto de coleta da Green Eletron (gestora de resíduos eletroeletrônicos a qual so- mos associados). Em caso de dúvida sobre o processo de logística reversa, entre em contato conosco pelos telefones (48) 2106-0006 ou 0800 704 2767 (de segunda a sexta-feira das 08 ás 20h e aos sábados das 08 ás 18h) ou através do e-mail suporte@intelbras.com.br.

    Sendo estas as condições deste Termo de Garantia complementar, a Intelbras S/A se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio.

    Todas as imagens deste manual são ilustrativas.

    Suporte a clientes: (48) 2106 0006

    Fórum: forum.intelbras.com.br

    Suporte via chat: intelbras.com.br/suporte-tecnico

    Suporte via e-mail: suporte@intelbras.com.br

    SAC: 0800 7042767

    Onde comprar? Quem instala?: 0800 7245115

    Importado no Brasil por: Intelbras S/A

    Indústria de Telecomunição Eletrônica Brasileira

    Rodovia SC 281, km 4,5 – Sertão do Maruim – São José/SC - 88122-001

    CNPJ 82.901.000/0014-41 - www.intelbras.com.br

    Origem: China
