Guia de Instalação

SF 900 Hi-PoE

Versão deste guia: 1.1.0

SF 900 Hi-PoE

Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.

O switch SF 900 Hi-PoE possui 9 portas Fast Ethernet, sendo 8 delas com suporte à função PoE e 1 apenas para uplink. As portas com função PoE atendem aos padrões 802.3af e 802.3at, sendo que a porta Hi-PoE (porta 1) pode fornecer até 60 W de potência, e as demais portas (2 a 8) podem fornecer até 30 W em uma única porta.

Todas as portas PoE juntas podem fornecer até 96 W. A tecnologia PoE do SF 900 Hi-PoE permite transmitir dados e energia elétrica para um dispositivo com até 250 m de cabeamento (utilizando a função PoE Extender), tornando possível alimentar telefones IP, pontos de acesso de redes sem fio, câmeras de rede e outros dispositivos compatíveis com os padrões 802.3af e 802.3at. Tudo isso através de um cabo de rede CAT 5e homologado (100% cobre) ou superior em uma rede Ethernet, o que diminui os custos de instalação e melhora o desempenho da rede, já que não há necessidade de cabeamento elétrico, além de garantir boa taxa de transmissão de dados.

Este é um produto homologado pela Anatel, o número de homologação se encontra na etiqueta do produto, para consultas utilize sistemas.anatel.gov.br

EXPORTAR PARA PDF

Para exportar este guia para o formato de arquivo PDF, utilize o recurso de impressão que navegadores como Google Chrome® e Mozilla Firefox® possuem. Para acessá-lo, pressione as teclas CTRL + P ou clique aqui. Se preferir, utilize o menu do navegador, acessando a aba Imprimir, que geralmente fica no canto superior direito da tela. Na tela que será aberta, execute os passos a seguir, de acordo com o navegador:

Google Chrome®: na tela de impressão, no campo Destino, clique em Alterar, selecione a opção Salvar como PDF na seção Destinos locais e clique em Salvar. Será aberta a tela do sistema operacional solicitando que seja definido o nome e onde deverá ser salvo o arquivo.

Mozilla Firefox®: na tela de impressão, clique em Imprimir, na aba Geral, selecione a opção Imprimir para arquivo, no campo Arquivo, defina o nome e o local onde deverá ser salvo o arquivo, selecione PDF como formato de saída e clique em Imprimir.

PROTEÇÃO E SEGURANÇA DE DADOS

Observar as leis locais relativas à proteção e uso de tais dados e as regulamentações que prevalecem no país. O objetivo da legislação de proteção de dados é evitar infrações nos direitos individuais de privacidade baseadas no mau uso dos dados pessoais.

Tratamento de dados pessoais

Este sistema utiliza e processa dados pessoais como senhas, registro detalhado de chamadas, endereços de rede e registro de dados de clientes, por exemplo.

Diretrizes que se aplicam aos funcionários da Intelbras

  • Os funcionários da Intelbras estão sujeitos a práticas de comércio seguro e confidencialidade de dados sob os termos dos procedimentos de trabalho da companhia.
  • É imperativo que as regras a seguir sejam observadas para assegurar que as provisões estatutárias relacionadas a serviços (sejam eles serviços internos ou administração e manutenção remotas) sejam estritamente seguidas. Isso preserva os interesses do cliente e oferece proteção pessoal adicional.

Diretrizes que controlam o tratamento de dados

  • Assegurar que apenas pessoas autorizadas tenham acesso aos dados de clientes.
  • Usar as facilidades de atribuição de senhas, sem permitir qualquer exceção. Jamais informar senhas para pessoas não autorizadas.
  • Assegurar que nenhuma pessoa não autorizada tenha como processar (armazenar, alterar, transmitir, desabilitar ou apagar) ou usar dados de clientes.
  • Evitar que pessoas não autorizadas tenham acesso aos meios de dados, por exemplo, discos de backup ou impressões de protocolos.
  • Assegurar que os meios de dados que não são mais necessários sejam completamente destruídos e que documentos não sejam armazenados ou deixados em locais geralmente acessíveis.
  • O trabalho em conjunto com o cliente gera confiança.

Uso indevido e invasão de hackers

As senhas de acesso permitem o alcance e a alteração de qualquer facilidade, como o acesso externo ao sistema da empresa para obtenção de dados, portanto, é de suma importância que as senhas sejam disponibilizadas apenas àqueles que tenham autorização para uso, sob o risco de uso indevido.

A Intelbras não acessa, transfere, capta, nem realiza qualquer outro tipo tratamento de dados pessoais a partir deste produto, com exceção aos dados necessários para funcionamento do próprio produto. Para mais informações, consulte o capítulo sobre métodos de segurança do equipamento.

Especificações Técnicas

Convenções:

  • PoE (Power over Ethernet): tecnologia que descreve um sistema de transmissão de energia elétrica juntamente com os dados em um único cabo de rede em uma rede Ethernet.
  • PSE (Power Sourcing Equipament): dispositivo que fornece energia elétrica para alimentar outro dispositivo de rede, por exemplo, injetor PoE, switch PoE.
  • PD (Powered Device): dispositivo alimentado por um PSE, por exemplo: telefones IP, pontos de acesso de redes sem fio, câmeras de rede.

    • Características técnicas do SF 900 Hi-PoE:

    Padrões

    IEEE802.3 – 10BASE-T

    IEEE802.3u – 100BASE-TX

    IEEE802.3x – Flow Control

    IEEE802.3af – PoE (Power over Ethernet)

    IEEE802.3at – PoE (Power over Ethernet)

    IEEE802.1p – QoS

    Portas

    9 - RJ45 10/100 Mbps com autonegociação. Portas PoE de 1 a 8.

    Auto MDI/MDI-X

    Detecção automática do padrão do cabo (normal/crossover)

    Tabela de endereço MAC

    2K

    Método de transferência

    Armazena e envia (Store-and-Forward)

    Taxa de encaminhamento de pacotes

    1,34 Mpps

    Backplane

    1,8 Gbps

    Taxa de latência

    10 μs

    LEDs indicadores

    8 - Link/Act

    8 - PoE

    1 - Act

    1 - Link

    1 -

    Cabeamento recomendado

    Cabo UTP categoria 5e homologado ou superior para distâncias de no máximo 100 m

    Cabo UTP categoria 5e homologado (100% cobre) ou superior para distâncias de até 200 m, e cabo UTP categoria 6 homologado (100% cobre) para distancias de até 250 m com a função PoE Extend habilitada.

    Consumo máximo (sem carga) PoE

    5 W

    Consumo máximo

    101 W

    PoE

    Até 60 W na porta 1 ou até 30 W nas portas de 2~8

    96 W para todas as portas

    Pinagem PoE

    Power + : par 1 e 2 e par 4 e 5

    Power - : par 3 e 6 e par 7 e 8

    Fonte de alimentação

    Entrada: 100 – 240 Vac, 50/60 Hz

    Saída: 53 Vdc – 1,812 A

    Proteção contra surtos

    15 kV

    Temperatura de operação

    -10 a 55 °C

    Temperatura de armazenamento

    -40 a 70 °C

    Umidade de operação

    10% - 90% sem condensação

    Umidade de armazenamento

    5% - 90% sem condensação

    Dimensões (L × A × P)

    190 x 30 x 100 mm

    Certificações

    Anatel

    Criptografia de dados

    Não disponível

    Características

    • Atende aos padrões IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at e IEEE 802.1p.
    • Possui 9 portas RJ45 com velocidade de 10/100 Mbps com autonegociação.
    • Plug & Play.
    • Fornece energia elétrica e transferência de dados em um único cabo de rede.
    • Proteção contra surto de tensão, corrente e carga.
    • Suporta até 60 W de potência na porta 1.
    • Compatível com dispositivos alimentados por PoE (PD) no padrão IEEE 802.3af e IEEE 802.3at.
    • LEDs indicativos para o monitoramento do link, atividade, alimentação e PoE.
    • Devido à função PoE Extender o switch tem alcance de até 250 m.
    • O switch Intelbras SF 900 Hi-PoE implementa o modo de QoS baseado em tag. Esse modo decide a fila de tráfego de acordo com as tags (rótulos) de prioridade adicionadas aos quadros Ethernet, seguindo o padrão IEEE802.1p Priority Queueing (prioridade de enfileiramento).
    • O switch utiliza o algoritmo de enfileiramento WRR (Weighted Round Robin).

    Observações:

  • O dispositivo alimentado por PoE (PD) deverá ser compatível com os padrões IEEE 802.3af ou IEEE 802.3at.
  • Os dispositivos de rede que não são PoE (computador, modem ADSL, etc.) podem ser conectados ao switch SF 900 Hi-PoE sem problema algum. Os padrões IEEE 802.3af/at especificam um método para identificação automática dos dispositivos que aceitam ou não a alimentação por PoE. Somente após essa identificação a alimentação será fornecida ao dispositivo, eliminando risco de choque elétrico durante a instalação ou durante o cabeamento da rede.
  • Qualquer porta PoE pode fornecer até 30 W de potência.
  • A potência total fornecida pelo switch é de 96 W, dividindo-a entre as 8 portas PoE. Ou seja, os 30 W só serão fornecidos em uma única porta, as demais atenderão aos padrões IEEE 802.3af/at, até que não extrapole o total de 96 W.

    • Produto

    Painel frontal

    O painel frontal do SF 900 Hi-PoE possui 9 portas RJ45 com velocidade de 10/100 Mbps sendo 1 porta Hi-PoE de 60 W e 7 portas PoE de 30 W com suporte aos padrões IEEE802.3af, IEEE802.3at e 1 de uplink

    • Portas 10/100 Mbps: 9 portas 10/100 Mbps para conectar dispositivos com velocidade de 10 Mbps ou 100 Mbps.
    • Cada porta PoE possui 2 LEDs correspondentes, um para link e atividade e um para PoE.
    • A porta uplink possui um LED para indicar link e atividade e um para indicar o funcionamento do produto (power).
    • A chave serve para ativar ou desativar a função PoE Extender.

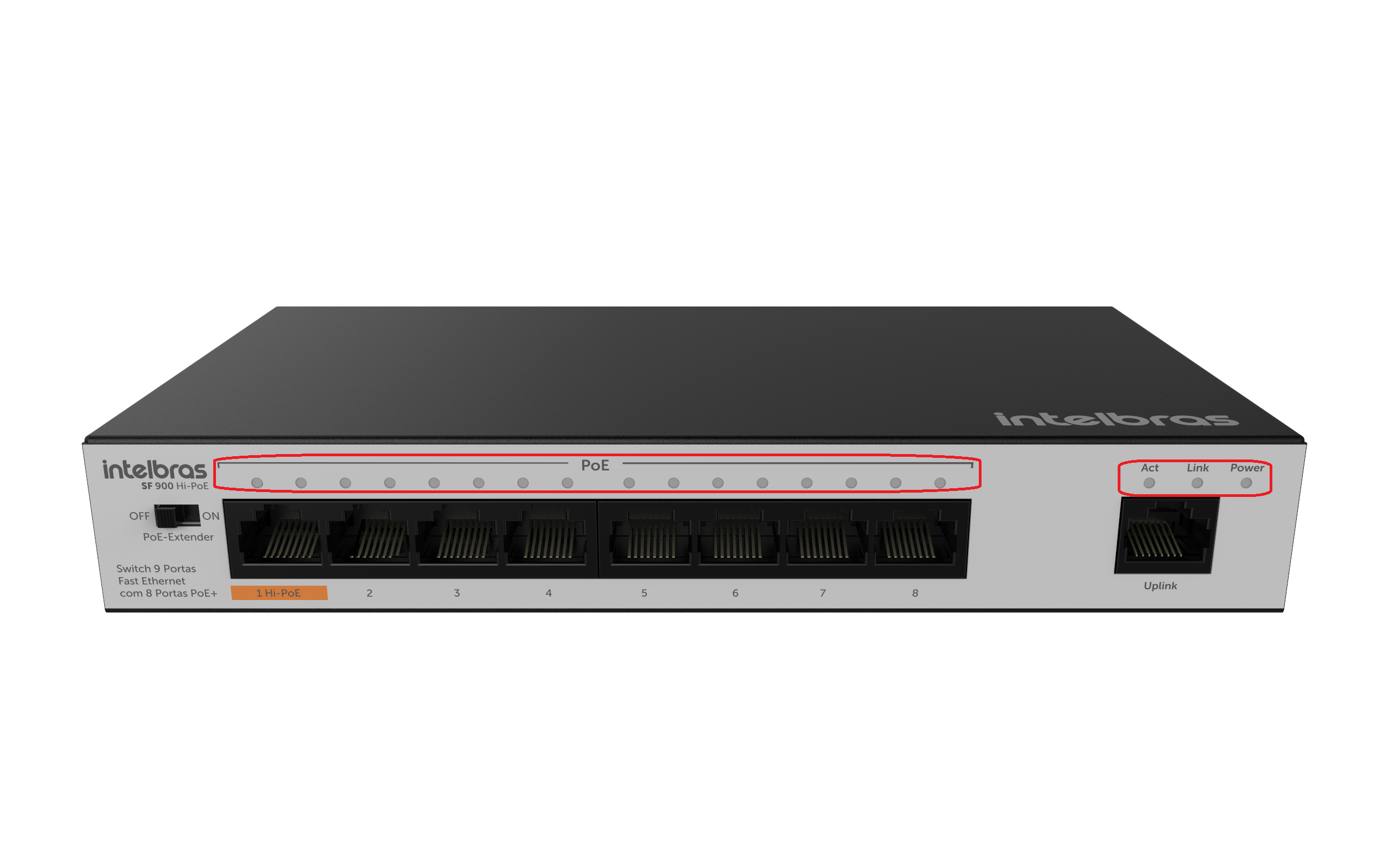

    LEDs

    No painel frontal são apresentados 19 LEDs de monitoramento, conforme a imagem a seguir:

    LED

    Status

    Indicação

    Power

    Aceso

    Apagado

    Switch conectado à energia elétrica.

    Switch desligado ou com problema na fonte de alimentação e/ou tomada elétrica.

    Link/Act

    Aceso

    Piscando

    Apagado

    Conexão válida estabelecida, sem recepção/transmissão de dados

    Conexão válida estabelecida, com transmissão/recepção de dados

    Nenhuma conexão válida nesta porta ou não há dispositivo conectado a ela

    PoE

    Aceso

    Apagado

    Switch fornecendo energia elétrica a um dispositvo PD

    Nenhum dispositivo conectado à porta ou Dispositivo (PD) conectado à porta ou dispositivo (PD) conectado à porta não atende às normas IEEE 802.3af/at

    Observações:

    Se o LED Power não acender, a tomada elétrica pode estar danificada, com falta de energia, ou o cabo de alimentação pode estar mal conectado. Verifique a conexão elétrica de sua rede e a conexão com o switch SF 900 Hi-PoE.

    Apenas dispositivos que atendam aos padrões IEEE 802.3af ou IEEE 802.3at podem ser alimentados pelo switch SF 900 Hi-PoE.

    O LED PoE da porta Uplink sempre ficará apagado, visto que essa porta não fornece conexão PoE.

    Painel posterior

    O painel posterior possui um conector de alimentação, um terminal de aterramento e uma trava antirroubo, conforme a figura a seguir:

    • Conector de alimentação: para ligar o switch, conecte a fonte fornecida com o equipamento no conector do switch e a outra ponta em uma tomada elétrica no padrão brasileiro de 3 pinos. Após energizá-lo, verifique se o LED Power está aceso, indicando que o switch está conectado à rede elétrica e pronto para ser utilizado.
    • Terminal de aterramento: além do mecanismo de proteção a surto elétrico que o switch possui, você pode utilizar o terminal de aterramento a fim de garantir uma maior proteção. Para informações detalhadas, consulte o item 5. Conexão do terminal de aterramento..
    • Trava antirroubo: usada para prender o switch a um dispositivo antirroubo..

    Instalação

    Requisitos básicos

    • Manter o switch com um espaço livre de no mínimo 10 cm ao seu redor.
    • Para evitar curto-circuito ou danos ao produto, instale o switch em um ambiente com ventilação apropriada e não o exponha ao calor, umidade, vibração ou poeira excessiva.
    • Certifique-se de que o switch será instalado em uma rede elétrica devidamente aterrada por mão de obra especializada.
    • Evite a instalação próxima a fontes emissoras de radiofrequência como rádios, fornos micro-ondas, transmissores e amplificadores de banda larga.
    • Verifique se o cabo CAT 5e homologado (100% cobre) ou superior conectado entre o switch e o dispositivo remoto (PD) não excede 100 m, ou ainda, 250 m para o caso de utilizar a função PoE Extender.
    • Para distâncias extremas recomendamos o uso de cabo CAT 6.
    • Este produto deverá ser instalado em ambiente de manutenção especializada.

    Este equipamento deve ser conectado obrigatoriamente em tomada de rede de energia elétrica que possua aterramento (três pinos), conforme a Norma de instalações elétricas ABNT NBR 5410, visando a segurança dos usuários contra choques elétricos

    Instalação em mesa / superfície lisa

    O switch pode ser posicionado horizontalmente sobre uma superfície lisa como uma mesa ou uma prateleira. Para instalar, siga o procedimento:

    1. Desconecte o switch da rede elétrica, caso esteja conectado;
    2. Para garantir a correta ventilação e dissipação de calor, não obstrua as laterais do switch;
    3. Conecte todos os cabos.

    Instalação em parede

    O switch também pode ser fixado na parede. Para fixá-lo, você precisará de algumas ferramentas como: escada, martelo, chave Philips, nível e furadeira

    Com essas ferramentas em mãos, siga o procedimento:

    1. Desconecte o switch da rede elétrica, caso esteja conectado;
    2. Utilize uma furadeira para fazer 2 furos na horizontal com diâmetro de 6 mm na parede. A distância entre os dois furos deve ser de 129 mm;
    3. Coloque uma bucha em cada furo e bata com um martelo empurrando-as até que elas fiquem na mesma linha da superfície da parede;
    4. Use uma chave Philips para fixar os parafusos nas buchas. A distância entre o cabeçote do parafuso e a extremidade da bucha não deve ser inferior a 2,5 mm, para garantir que o switch possa ser pendurado firmemente nos parafusos;
    5. Manuseie o switch até a parede a fim de encaixar os dois orifícios presentes na parte inferior do dispositivo nos parafusos que foram fixados.

    Conexão do terminal de aterramento

    A utilização do aterramento elétrico ajuda a evitar que um surto de tensão possa danificar o equipamento e também evita que o corpo (carcaça) do switch fique energizado, ocasionando choques elétricos, devido a alguma falha na rede elétrica.

    Obs.: o uso do switch conectado ao terra de uma rede elétrica mal dimensionada pode afetar o desempenho e até causar danos ao equipamento.


    Conectando a uma barra de aterramento

    Caso a sala de equipamentos em que será instalado o switch possua uma barra de aterramento, conecte o dispositivo conforme a figura a seguir:

    PoE Extender

    Através da função PoE Extender é possível aumentar o alcance dos dados e da potência para até 250 m. Com a função habilitada a taxa de dados diminui para 10 Mbps em todas as portas PoE do switch (esta função não é aplicada na porta Uplink).


    Habilitando o PoE Extender

    Para habilitar a função PoE Extender, deve-se alterar o estado da chave PoE Extender para a posição On, conforme imagem abaixo. Com a chave nessa posição, o switch reiniciará com a função ativa.

    Para desabilitar a função, deve-se alterar o estado da chave PoE Extender para a posição Off.


    Recomendações

    Não utilizar cabos CFTV, pois são incompatíveis com a função Extender.

    Utiliza cabo de rede e conectore Intelbras (100% cobre), sem emendas/soldas, com correta conectorização e livre de ambientes ruidosos.

    No modo Extender é necessário o uso de cabos CAT 5E ou superior em distâncias de até no máximo 200 metros.

    Para garantir melhor performance entre 200 e 250 metros, recomendamos o uso de cabo CAT6.

    Obs.: para maiores informações consulte o guia de boas práticas de switches.

    Termo de garantia

    Para a sua comodidade, preencha os dados abaixo, pois, somente com a apresentação deste em conjunto com a nota fiscal de compra do produto, você poderá utilizar os benefícios que lhe são assegurados.

    Nome do cliente:

    Assinatura do cliente:

    Nº da nota fiscal:

    Data da compra:

    Modelo:

    Nº de série:

    Revendedor:

    Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:

    1. Todas as partes, peças e componentes do produto são garantidos contra eventuais vícios de fabricação, que porventura venham a apresentar, pelo prazo de 1 (um) ano – sendo este de 90 (noventa) dias de garantia legal e 9 (nove) meses de garantia contratual –, contado a partir da data da compra do produto pelo Senhor Consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo o território nacional. Esta garantia contratual compreende a troca gratuita de partes, peças e componentes que apresentarem vício de fabricação, incluindo as despesas com a mão de obra utilizada nesse reparo. Caso não seja constatado vício de fabricação, e sim vício(s) proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.

    2. A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou Guia de Instalação. Caso seu produto necessite a instalação e configuração por um técnico capacitado, procure um profissional idôneo e especializado, sendo que os custos desses serviços não estão inclusos no valor do produto.

    3. Constatado o vício, o Senhor Consumidor deverá imediatamente comunicar-se com o Serviço Autorizado mais próximo que conste na relação oferecida pelo fa- bricante – somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia aqui previsto. Se isso não for respeitado, esta garantia perderá sua validade, pois estará caracterizada a violação do produto.

    4. Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, de- verá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as des- pesas decorrentes, como as de transporte e segurança de ida e volta do produto,ficam sob a responsabilidade do Senhor Consumidor.

    5. A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipó- teses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o manual do usuário ou decorrentes do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletro- magnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.

    6. Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do produto, que o Consumidor faça uma cópia de segurança regularmente dos dados que constam no produto.

    7. A Intelbras não se responsabiliza pela instalação deste produto, e também por eventuais tentativas de fraudes e/ou sabotagens em seus produtos. Mantenha as atualizações do software e aplicativos utilizados em dia, se for o caso, assim como as proteções de rede necessárias para proteção contra invasões (hackers). O equipa- mento é garantido contra vícios dentro das suas condições normais de uso, sendo importante que se tenha ciência de que, por ser um equipamento eletrônico, não está livre de fraudes e burlas que possam interferir no seu correto funcionamento.

    8. Após sua vida útil, o produto deve ser entregue a uma assistência técnica autorizada da Intelbras ou realizar diretamente a destinação final ambientalmente adequada evitando impactos ambientais e a saúde. Caso prefira, a pilha/bateria assim como demais eletrônicos da marca Intelbras sem uso, pode ser descartado em qualquer ponto de coleta da Green Eletron (gestora de resíduos eletroeletrônicos a qual so- mos associados). Em caso de dúvida sobre o processo de logística reversa, entre em contato conosco pelos telefones (48) 2106-0006 ou 0800 704 2767 (de segunda a sexta-feira das 08 ás 20h e aos sábados das 08 ás 18h) ou através do e-mail suporte@intelbras.com.br.

    Sendo estas as condições deste Termo de Garantia complementar, a Intelbras S/A se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio.
