Guia de Instalação
S1109F-HP
S1109F-HP
Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.
O switch S1109F-HP possui 9 portas Fast Ethernet, sendo 8 delas com suporte à função PoE e 1 apenas para uplink. As portas com função PoE atendem aos padrões 802.3af e 802.3at, sendo que a porta Hi-PoE (porta 1) pode fornecer até 60 W de potência, e as demais portas (2 a 8) podem fornecer até 30 W em uma única porta.
Todas as portas PoE juntas podem fornecer até 96 W. A tecnologia PoE do S1109F-HP permite transmitir dados e energia elétrica para um dispositivo com até 250 m de cabeamento (utilizando a função PoE Extender), tornando possível alimentar telefones IP, pontos de acesso de redes sem fio, câmeras de rede e outros dispositivos compatíveis com os padrões 802.3af e 802.3at. Tudo isso através de um cabo de rede CAT 5e homologado (100% cobre) ou superior em uma rede Ethernet, o que diminui os custos de instalação e melhora o desempenho da rede, já que não há necessidade de cabeamento elétrico, além de garantir boa taxa de transmissão de dados.
Para mais informações, consulte o site da Anatel: https://www.gov.br/anatel/pt-br
EXPORTAR PARA PDF
Para exportar este guia para o formato de arquivo PDF, utilize o recurso de impressão que navegadores como Google Chrome ® e Mozilla Firefox ® possuem. Para acessá-lo, pressione as teclas CTRL + P ou clique aqui . Se preferir, utilize o menu do navegador, acessando a aba Imprimir , que geralmente fica no canto superior direito da tela. Na tela que será aberta, execute os passos a seguir, de acordo com o navegador:
Google Chrome ® : na tela de impressão, no campo Destino , clique em Alterar , selecione a opção Salvar como PDF na seção Destinos locais e clique em Salvar . Será aberta a tela do sistema operacional solicitando que seja definido o nome e onde deverá ser salvo o arquivo.
Mozilla Firefox ® : na tela de impressão, clique em Imprimir , na aba Geral , selecione a opção Imprimir para arquivo , no campo Arquivo , defina o nome e o local onde deverá ser salvo o arquivo, selecione PDF como formato de saída e clique em Imprimir .
Especificações Técnicas
Convenções:
Características técnicas do S1109F-HP:
| Portas | 9 portas RJ45 Fast Ethernet 10/100 Mbps (portas 1 a 8 PoE, sendo a porta 1 Hi-PoE; porta 9 uplink) |
| Padrão PoE | IEEE 802.3af / IEEE 802.3at / Hi-PoE |
| Potência PoE | Até 30 W por porta (portas 1 a 8) e até 60 W na porta 1 (Hi-PoE); potência total de 96 W |
| Pares do PoE | Power + nos pares 1/2 e 4/5; Power − nos pares 3/6 e 7/8 |
| Função PoE Extender | Portas 1 a 4 – até 200 m com cabo CAT 5e ou até 250 m com cabo CAT 6 (100% cobre) |
| Cabeamento suportado | 10BASE-T: cabo UTP CAT 3, 4 ou 5 (máx. 100 m). 100BASE-TX: cabo UTP CAT 5 ou 5e (máx. 100 m) |
| Chipset | IC+ IP179N |
| Método de comutação | Store-and-Forward |
| Capacidade de comutação (backplane) | 1,8 Gbps |
| Taxa de encaminhamento de pacotes | 1,34 Mpps |
| Tabela de endereços MAC | 2 K (aprendizado e atualização automática) |
| Buffer de memória | 768 kbit |
| Jumbo frame | 1.536 bytes |
| Latência | 8 µs |
| MTBF | 3.773.981 horas |
| LEDs indicadores |
1 -
(Power); 8 - Link/Act; 8 - PoE; 1 - Link; 1 - Act (porta uplink)
|
| QoS | IEEE 802.1p Priority Queueing; algoritmo WRR (Weighted Round Robin) |
| Configuração de portas | Autonegociação; MDI/MDI-X; protocolo CSMA/CD |
| Padrões IEEE | 802.3 (10BASE-T), 802.3u (100BASE-TX), 802.3x (Full Duplex / flow control), 802.3af, 802.3at, 802.1p |
| Alimentação | Fonte externa – entrada 100-240 Vac / 50-60 Hz (bivolt automático); saída 53 Vdc / 1,81 A |
| Consumo (sem link) | 10 W |
| Consumo máximo | 96 W |
| Proteção contra surtos | 15 kV |
| Temperatura de operação | −10 °C a +55 °C |
| Umidade de operação | 0% a 95% sem condensação |
| Dimensões (L × A × P) | 184 × 27 × 78 mm |
| Peso | Líquido: 0,280 kg / Bruto: 0,960 kg |
| Material | Aço (atende ao padrão ambiental e de segurança de materiais da UE – RoHS) |
| Homologação Anatel | 07973-25-00160 |
Características
- Plug & Play.
- Fornece energia elétrica e transferência de dados em um único cabo de rede.
- Proteção contra surto de tensão, corrente e carga.
- LEDs indicativos para o monitoramento do link, atividade, alimentação e PoE.
- Devido à função PoE Extender o switch tem alcance de até 250 m.
- O switch Intelbras S1109F-HP implementa o modo de QoS baseado em tag. Esse modo decide a fila de tráfego de acordo com as tags (rótulos) de prioridade adicionadas aos quadros Ethernet, seguindo o padrão IEEE802.1p Priority Queueing (prioridade de enfileiramento).
- O switch utiliza o algoritmo de enfileiramento WRR (Weighted Round Robin).
Observações:
Produto
Painel frontal
O painel frontal do S1109F-HP possui 9 portas RJ45 com velocidade de 10/100 Mbps, sendo 1 porta Hi-PoE de 60 W e 7 portas PoE de 30 W com suporte aos padrões IEEE802.3af e IEEE802.3at, além de 1 porta de uplink.
- Portas 10/100 Mbps: 9 portas 10/100 Mbps para conectar dispositivos com velocidade de 10 Mbps ou 100 Mbps.
- Cada porta PoE possui 2 LEDs correspondentes, um para link e atividade e um para PoE.
- A porta uplink possui um LED para indicar link e atividade e um para indicar o funcionamento do produto ( power ).
- O switch possui duas chaves no painel frontal: a da esquerda ativa a função PD Alive e a da direita ativa a função PoE Extender . Ambas as funções são acionadas ao alterar a respectiva chave da posição OFF para ON.

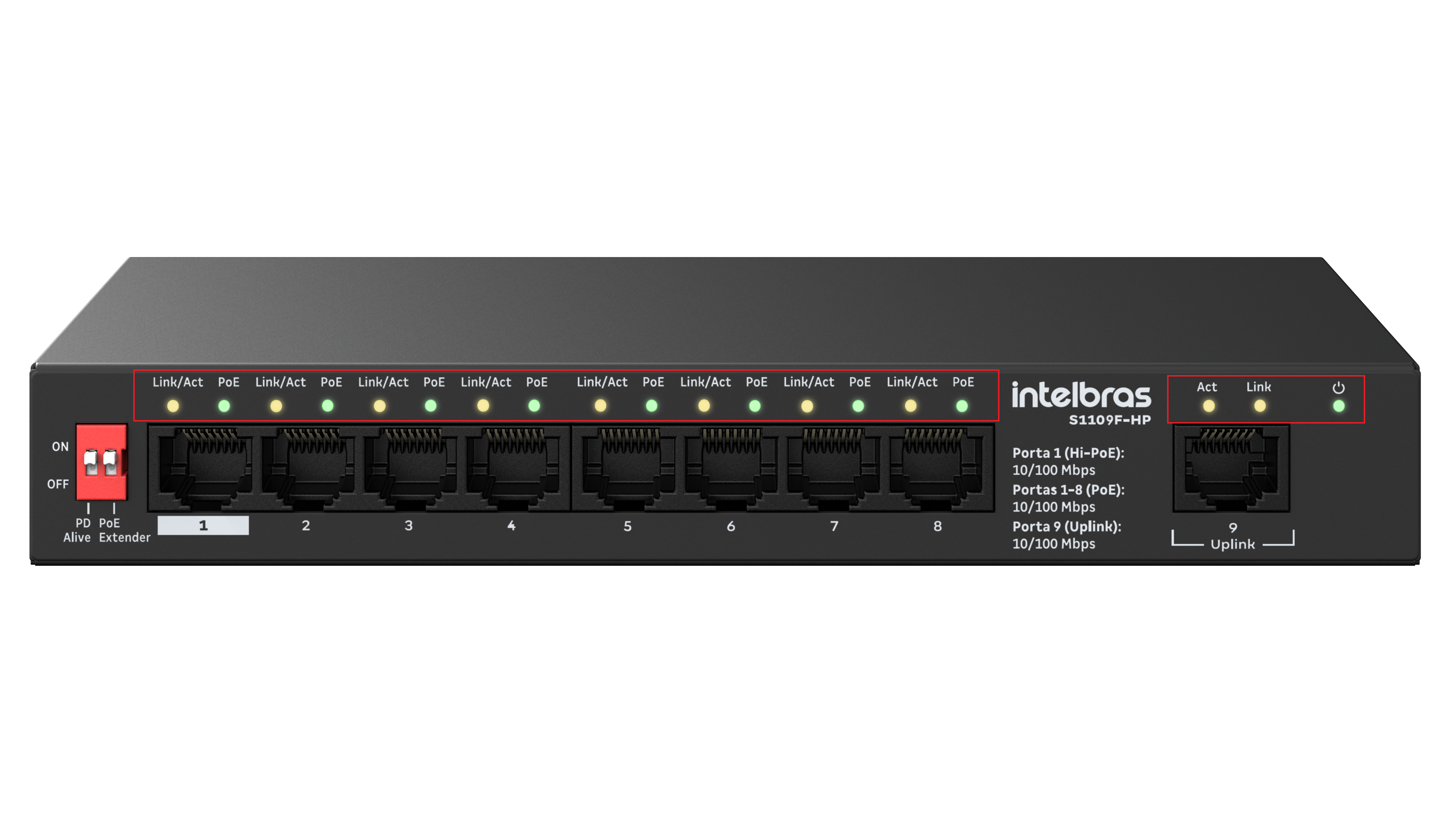

LEDs
No painel frontal são apresentados 19 LEDs de monitoramento, conforme a imagem a seguir:
|
LED |
Status |
Indicação |
|---|---|---|
|
Power (verde) |
Aceso Apagado |
Switch conectado à energia elétrica. Switch desligado ou com problema na fonte de alimentação e/ou tomada elétrica. |
|
Link/Act (amarelo) – portas PoE 1 a 8 |
Aceso Piscando Apagado |
Conexão válida estabelecida, sem recepção/transmissão de dados Conexão válida estabelecida, com transmissão/recepção de dados Nenhuma conexão válida nesta porta ou não há dispositivo conectado a ela |
|
PoE (verde) – portas 1 a 8 |
Aceso Apagado |
Switch fornecendo energia elétrica a um dispositivo PD Nenhum dispositivo conectado à porta ou dispositivo (PD) conectado à porta não atende às normas IEEE 802.3af/at |
|
Link (amarelo) – porta Uplink |
Aceso Apagado |
Conexão válida estabelecida na porta Uplink Nenhuma conexão válida na porta Uplink ou não há dispositivo conectado a ela |
|
Act (amarelo) – porta Uplink |
Piscando Apagado |
Transmissão/recepção de dados na porta Uplink Sem tráfego de dados na porta Uplink |
Observações:
Se o LED (
) não acender, a tomada elétrica pode estar danificada, com falta de energia, ou o cabo
de alimentação pode estar mal conectado. Verifique a conexão elétrica de sua rede e a
conexão com o switch S1109F-HP.
Apenas dispositivos que atendam aos padrões IEEE 802.3af ou IEEE 802.3at podem ser alimentados pelo switch S1109F-HP.
O LED PoE da porta Uplink sempre ficará apagado, visto que essa porta não fornece conexão PoE.

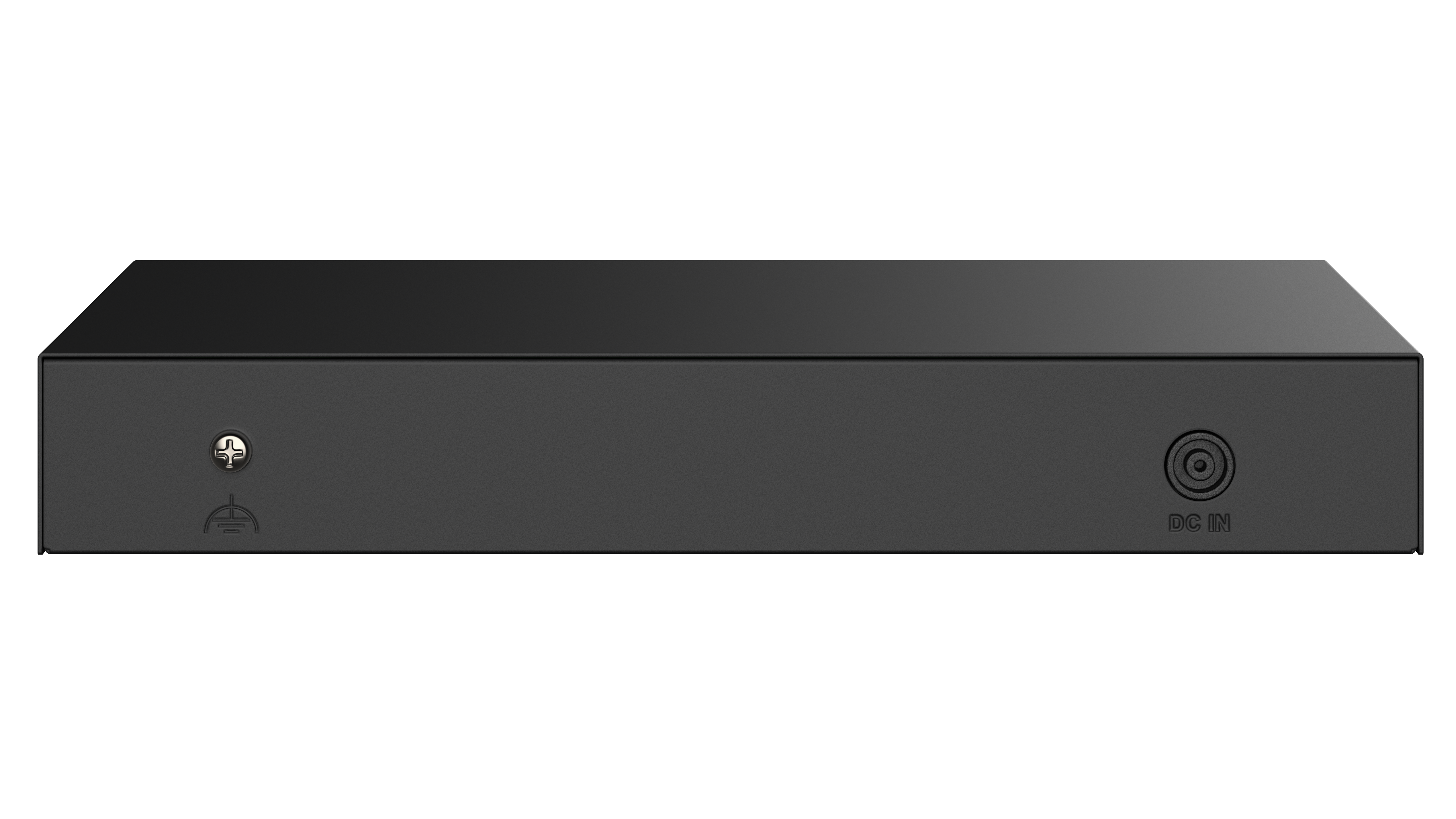

Painel traseiro
O painel posterior possui um conector de alimentação, e um terminal de aterramento, conforme a figura a seguir:
-
Conector de alimentação: para ligar o switch, conecte a fonte
fornecida com o equipamento no conector do switch e a outra ponta em uma tomada elétrica
no padrão brasileiro de 3 pinos. Após energizá-lo, verifique se o LED (
) está aceso, indicando que o switch está conectado à rede elétrica e pronto para ser
utilizado.
- Terminal de aterramento: além do mecanismo de proteção a surto elétrico que o switch possui, você pode utilizar o terminal de aterramento a fim de garantir uma maior proteção. Para informações detalhadas, consulte Conexão do terminal de aterramento .

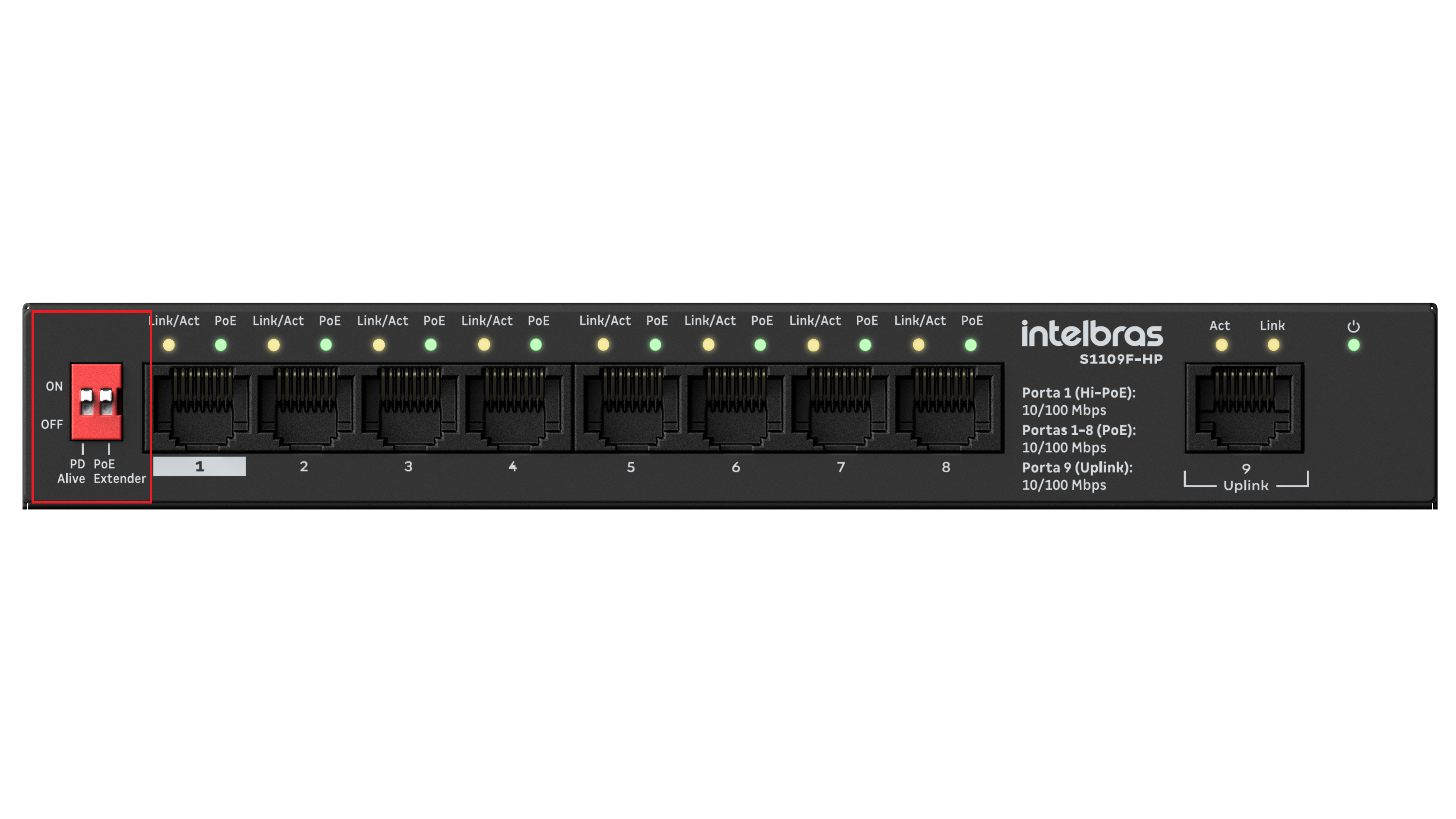

Modo de Operação
O painel frontal possui duas chaves de seleção, próximas aos LEDs, usadas para habilitar os modos de operação do switch: PD Alive e PoE Extender. Além desses dois modos, existe o modo padrão, onde nenhuma das funções está ativada.
Observação: Quando houver uma alteração na posição das chaves, o dispositivo poderá reiniciar as portas para que a função entre em vigor.
Padrão
Modo de operação padrão do switch. Para operar neste modo, ambas as chaves devem estar posicionadas para baixo, na posição off.
PD Alive
Essa função é dedicada para aplicações onde são utilizados dispositivos PoE. Com o modo PD Alive habilitado, o switch passa a avaliar constantemente o tráfego nas portas PoE quando utilizados dispositivos PD (PoE). Caso o tráfego de dados seja interrompido (por exemplo, travamento), o switch desativará a alimentação PoE por alguns segundos. Dessa forma, o dispositivo PoE (PD) tem a alimentação cortada por alguns segundos, forçando uma reinicialização do dispositivo.
Ao detectar o primeiro travamento, o switch irá interromper o fornecimento de alimentação por cerca de 2 segundos para forçar a reinicialização do dispositivo travado. Após essa reinicialização, o switch irá aguardar um determinado tempo para que o dispositivo possa iniciar completamente. Esse tempo de espera inicia em 1 minuto e vai aumentando a cada reinicialização forçada (2, 4, 8 e 16 minutos).
Se o dispositivo for desconectado fisicamente do switch e conectado novamente, essa contagem se inicia novamente. Essa função atua de forma independente das demais portas, ou seja, apenas a porta que apresenta o travamento de dados tem a alimentação PoE reiniciada sem afetar os tráfegos de dados das outras portas.
Para habilitar a função PD Alive, altere o estado da chave PD Alive para a posição ON. Para desabilitar, basta alterar novamente a posição da chave.
PoE Extender
Com a chave PoE Extender habilitada, as portas PoE 1 a 4 do switch se adaptam para enlaces de até 250 m de comprimento de cabo (consulte as recomendações), sendo que a taxa de transferência de dados diminui para 10 Mbps nessas portas. Nas demais portas, o alcance de dados e a taxa de transmissão continuam inalterados.
Para habilitar a função PoE Extender, altere o estado da chave PoE Extender para a posição ON. Com a chave nessa posição a função estará ativa. Para desabilitar, basta alterar novamente a posição da chave para OFF.
Recomendações
- Não utilizar cabos CFTV (compostos por alumínio), pois são incompatíveis com a função Extender.
- Utilizar cabos de rede e conectores Intelbras ou homologados (100% cobre), sem emendas ou soldas, corretamente conectorizados e instalados longe de fontes de interferência elétrica.
- No modo PoE Extender, é necessário o uso de cabos CAT 5E ou superior em distâncias de até 200 metros.
- Para garantir melhor performance entre 200 e 250 metros, recomendamos o uso de cabo CAT6.
Instalação
Cuidados e Segurança
- Guarde cuidadosamente a embalagem do seu switch, para o caso de ter de encaminhar o produto a seu revendedor local ou ao fabricante para utilizar a garantia. Embalagens diferentes da original podem causar danos ao dispositivo durante o transporte.
- Sempre utilize os acessórios recomendados pelo fabricante. Antes da instalação, abra a embalagem e verifique se todos os componentes estão inclusos. Contate o revendedor local imediatamente caso não localize algum componente na embalagem.
- Não tente consertar esse produto, abrindo ou removendo alguma peça, além de perder a garantia pode ser perigoso. Deixe que toda assistência seja feita por nossa rede autorizada.
- Siga todas as instruções indicadas neste manual.
LGPD - Lei Geral de Proteção de Dados Pessoais: este produto não realiza qualquer tratamento de dados pessoais.
Requisitos básicos
- Manter o switch com um espaço livre de no mínimo 10 cm ao seu redor.
- Para evitar curto-circuito ou danos ao produto, instale o switch em um ambiente com ventilação apropriada e não o exponha ao calor, umidade, vibração ou poeira excessiva.
- Certifique-se de que o switch será instalado em uma rede elétrica devidamente aterrada por mão de obra especializada.
- Evite a instalação próxima a fontes emissoras de radiofrequência como rádios, fornos micro-ondas, transmissores e amplificadores de banda larga.
- Verifique se o cabo CAT 5e homologado (100% cobre) ou superior conectado entre o switch e o dispositivo remoto (PD) não excede 100 m. Ao utilizar a função PoE Extender , esse limite passa a ser de até 200 m com cabo CAT 5e e até 250 m com cabo CAT 6 (sempre 100% cobre).
- Para garantir melhor performance entre 200 e 250 metros, recomendamos o uso de cabo CAT6.
- Este produto deverá ser instalado em ambiente de manutenção especializada.
Este equipamento deve ser conectado obrigatoriamente em tomada de rede de energia elétrica que possua aterramento (três pinos), conforme a Norma de instalações elétricas ABNT NBR 5410, visando a segurança dos usuários contra choques elétricos
Instalação em mesa / superfície lisa
O switch pode ser posicionado horizontalmente sobre uma superfície lisa como uma mesa ou uma prateleira. Para instalar, siga o procedimento:
- Desconecte o switch da rede elétrica, caso esteja conectado;
- Para garantir a correta ventilação e dissipação de calor, não obstrua as laterais do switch;
- Conecte todos os cabos.

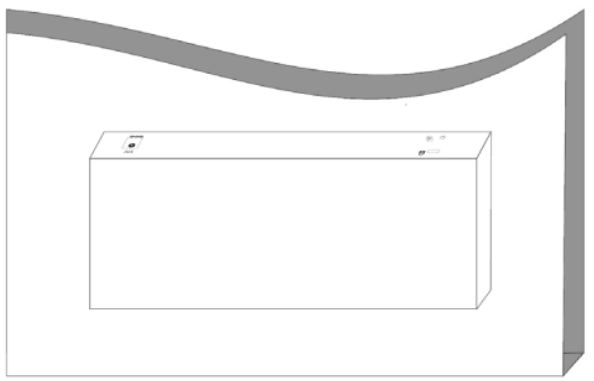

Instalação em parede
O switch também pode ser fixado na parede. Para fixá-lo, você precisará de algumas ferramentas como: escada, martelo, chave Philips, nível e furadeira
Com essas ferramentas em mãos, siga o procedimento:
- Desconecte o switch da rede elétrica, caso esteja conectado;
- Utilize uma furadeira para fazer 2 furos na horizontal com diâmetro de 6 mm na parede. A distância entre os dois furos deve ser de 129 mm;
- Coloque uma bucha em cada furo e bata com um martelo empurrando-as até que elas fiquem na mesma linha da superfície da parede;
- Use uma chave Philips para fixar os parafusos nas buchas. A distância entre o cabeçote do parafuso e a extremidade da bucha não deve ser inferior a 2,5 mm, para garantir que o switch possa ser pendurado firmemente nos parafusos;
- Manuseie o switch até a parede a fim de encaixar os dois orifícios presentes na parte inferior do dispositivo nos parafusos que foram fixados.
Conexão do terminal de aterramento
A utilização do aterramento elétrico ajuda a evitar que um surto de tensão possa danificar o equipamento e também evita que o corpo (carcaça) do switch fique energizado, ocasionando choques elétricos, devido a alguma falha na rede elétrica.
Obs.: o uso do switch conectado ao terra de uma rede elétrica mal dimensionada pode afetar o desempenho e até causar danos ao equipamento.

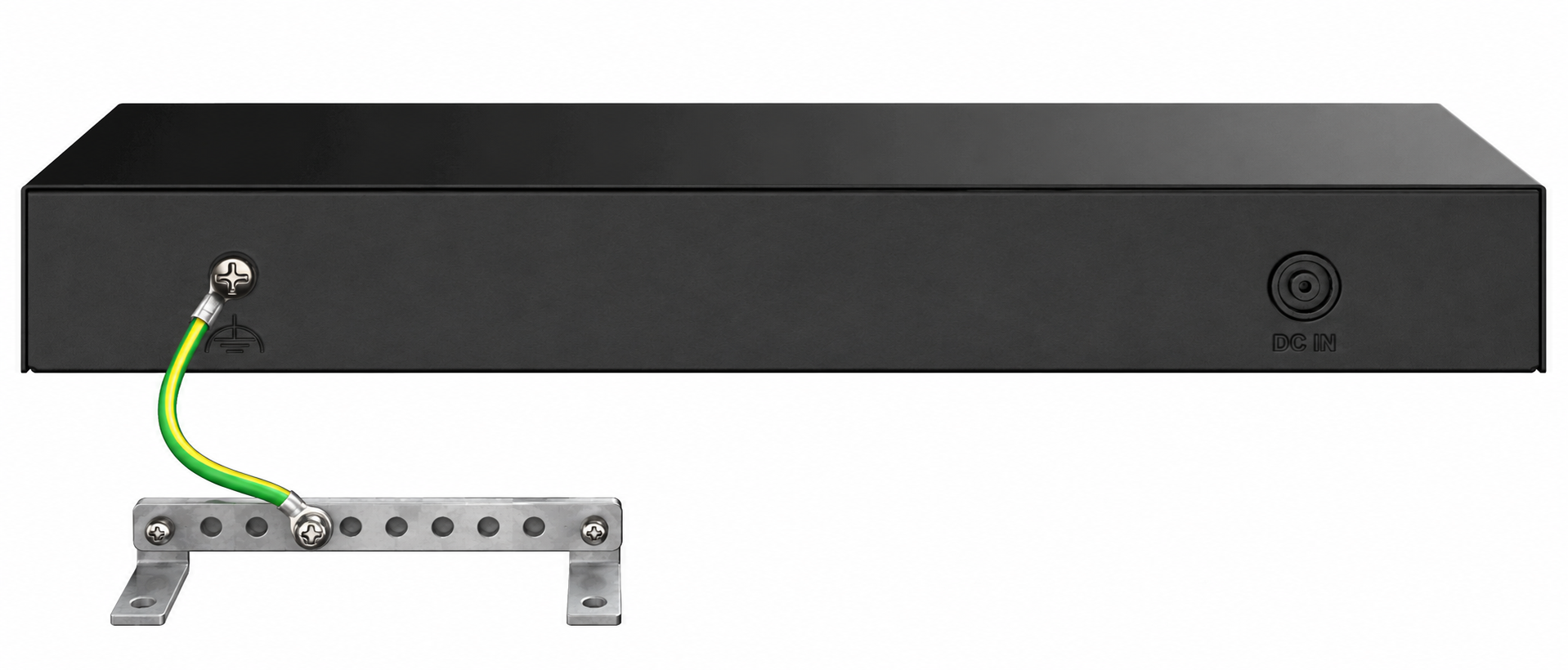

Conectando a uma barra de aterramento
Caso a sala de equipamentos em que será instalado o switch possua uma barra de aterramento, conecte o dispositivo conforme a figura a seguir:
QoS
O S1109F-HP aplica QoS (priorização de tráfego) de forma automática, sem necessidade de configuração. A priorização segue o padrão IEEE 802.1p: pacotes que chegam marcados com uma tag de prioridade no rótulo de VLAN 802.1Q são encaminhados antes dos demais em momentos de congestionamento da rede.
Para que a priorização funcione, os dispositivos ligados ao switch (telefones IP, câmeras, DVRs, etc.) é que precisam marcar os pacotes com a tag de prioridade. Pacotes sem tag são tratados com prioridade padrão.
O escalonamento das filas de prioridade utiliza o algoritmo WRR (Weighted Round Robin), que atende as filas de forma proporcional ao seu peso, garantindo que o tráfego de maior prioridade seja encaminhado primeiro sem que as filas de menor prioridade deixem de ser atendidas.
Termo de garantia
Para a sua comodidade, preencha os dados abaixo, pois, somente com a apresentação deste em conjunto com a nota fiscal de compra do produto, você poderá utilizar os benefícios que lhe são assegurados.
- Nome do cliente:
- Assinatura do cliente:
- Nº da nota fiscal:
- Data da compra:
- Modelo:
- Nº de série:
- Revendedor:
Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:
- Todas as partes, peças e componentes do produto são garantidos contra eventuais defeitos de fabricação, que porventura venham a apresentar, pelo prazo de 1 (um) ano – sendo 3 (três) meses de garantia legal e 9 (nove) meses de garantia contratual –, contado a partir da data de entrega do produto ao Senhor Consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo o território nacional. Esta garantia contratual compreende a troca gratuita de partes, peças e componentes que apresentarem defeito de fabricação, incluindo a mão de obra utilizada nesse reparo. Caso não seja constatado defeito de fabricação, e sim defeito(s) proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.
- A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou Guia de Instalação. Caso seu produto necessite a instalação e configuração por um técnico capacitado, procure um profissional idôneo e especializado, sendo que os custos desses serviços não estão inclusos no valor do produto.
- Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, deverá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as despesas decorrentes, como as de transporte e segurança de ida e volta do produto, ficam sob a responsabilidade do Senhor Consumidor.
- A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipóteses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o manual do usuário ou decorrentes do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletromagnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.
- Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do produto, que o Consumidor faça uma cópia de segurança regularmente dos dados que constam no produto.
- A Intelbras não se responsabiliza pela instalação deste produto, e também por eventuais tentativas de fraudes e/ou sabotagens em seus produtos. Mantenha as atualizações do software e aplicativos utilizados em dia, se for o caso, assim como as proteções de rede necessárias para proteção contra invasões (hackers). O equipamento é garantido contra vícios dentro das suas condições normais de uso, sendo importante que se tenha ciência de que, por ser um equipamento eletrônico, não está livre de fraudes e burlas que possam interferir no seu correto funcionamento.
A garantia contratual deste termo é complementar à legal, portanto, a Intelbras S/A reserva-se o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio.
